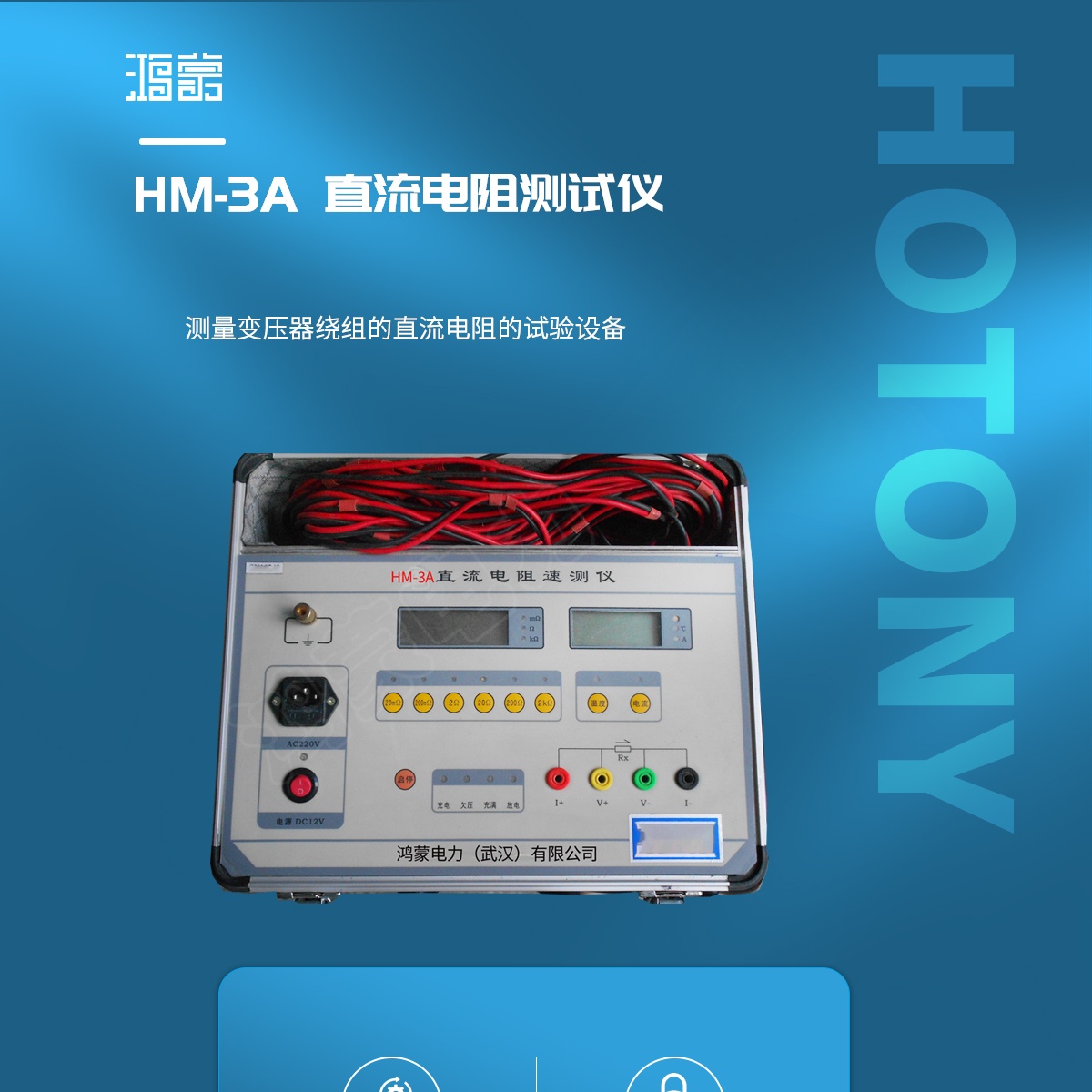

产品介绍Product Introduction

测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:
①检查绕组内部导线和引线的焊接质量;
②检查分接开关各个位置接触是否良好;
③检查绕组或引出线有无折断处;
④检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;
⑤检查层、匝间有无短路的现象。

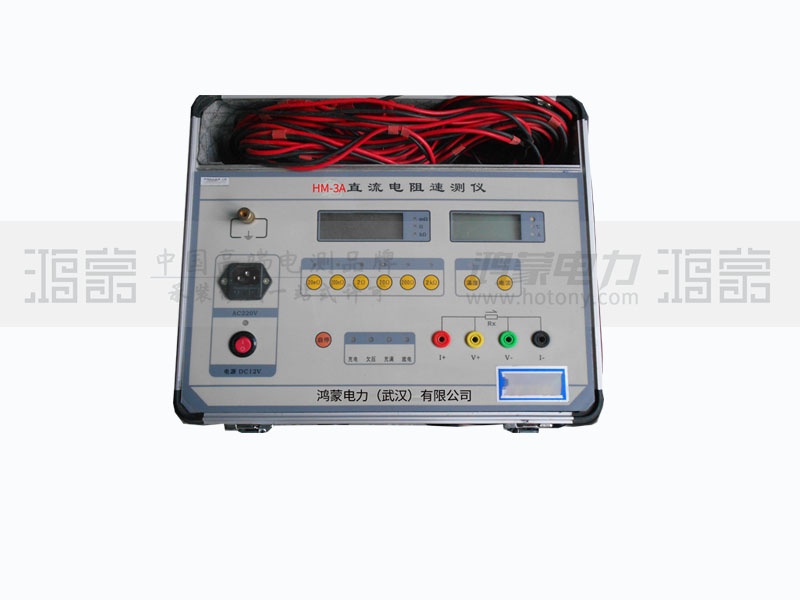

本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果、蓄电池可提供直流电源方便现场使用(此两项为可选项)。体积小、重量轻、携带方便。
本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
备注:1、本说明书为通用版本,如果没选打印机、蓄电池,则去掉相应的操作说明部份。

产品参数Product Characteristics

测量范围: 0~2000Ω。(共六档)
测试电流: 3A(20mΩ~2Ω); 0.3A(20Ω); 0.03A(200Ω) ; 0.003A(2000Ω) 。
分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档);
10mΩ(200Ω档); 0.1Ω(2000Ω档) 。
准确度: 1mΩ~10mΩ(±1.0%+2d ),10mΩ~2000Ω(±0.5%+2d )
整机功耗:≤30W
工作温度与湿度: 0℃~40℃;≤85%RH
耐压: AC1.5kV 50HZ 1min
工作电源: 14.8V/2.2Ah锂离子可充电电池;AC220V 50 HZ (±10%)
尺寸:350mm(L)×260mm(W)×140mm(D)
重量: 约3kg
