产品介绍Product Introduction

1、变压器设计制造完成后,其内部结构和各项参数基本保持不变,因此每个线圈的频域响应也随之确定,正常绕组的变压器,其三相频域响应曲线耦合程度基本一致;
2、 当变压器在试验过程中出现匝间、相间短路,在运行中出现短路或其他故障因电磁拉力造成线圈移位,在运输过程中发送碰撞造成线圈相对移位,这些因素都会使变压器分布参数发生变化,其频域响应也发生变化,根据频域响应曲线即可判断变压器的变形程度;

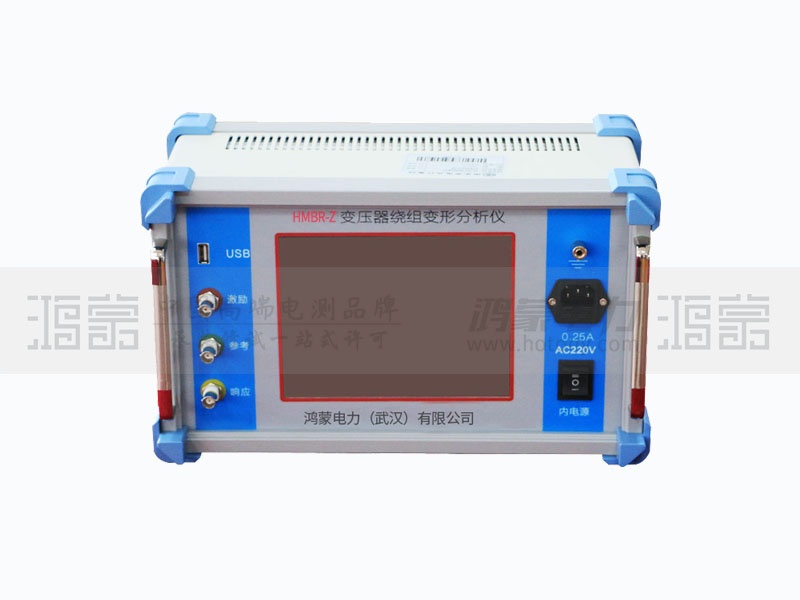

3、基于以上思想和先进的测量技术,本公司设计了变压器绕组变形分析仪,该仪器能准确绘制各相频域响应曲线,通过测量曲线的横向、纵向对比,可以准确的判断变压器的变形程度。
4、本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

产品特点Product Parameters

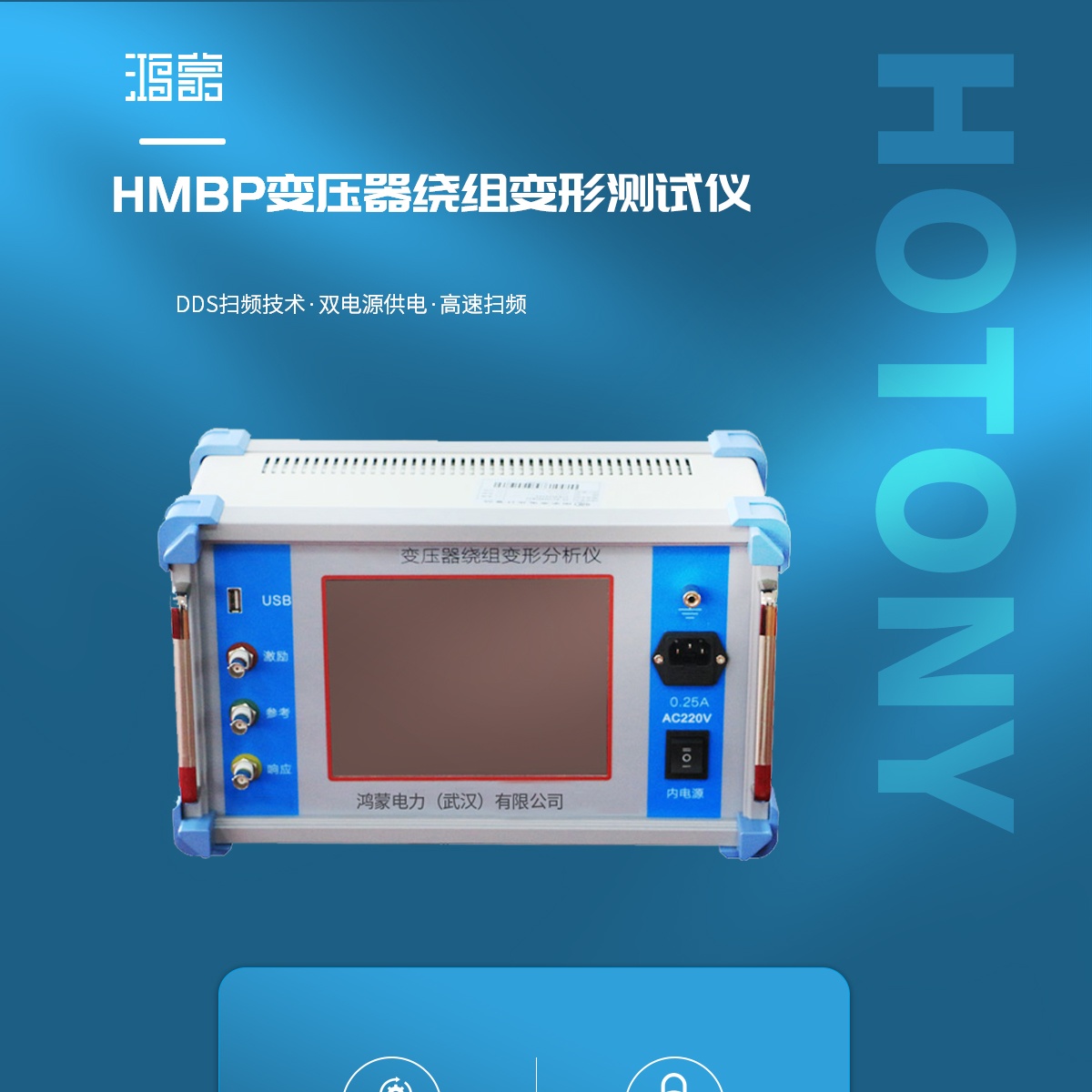

1. 采用先进的DDS扫频技术;

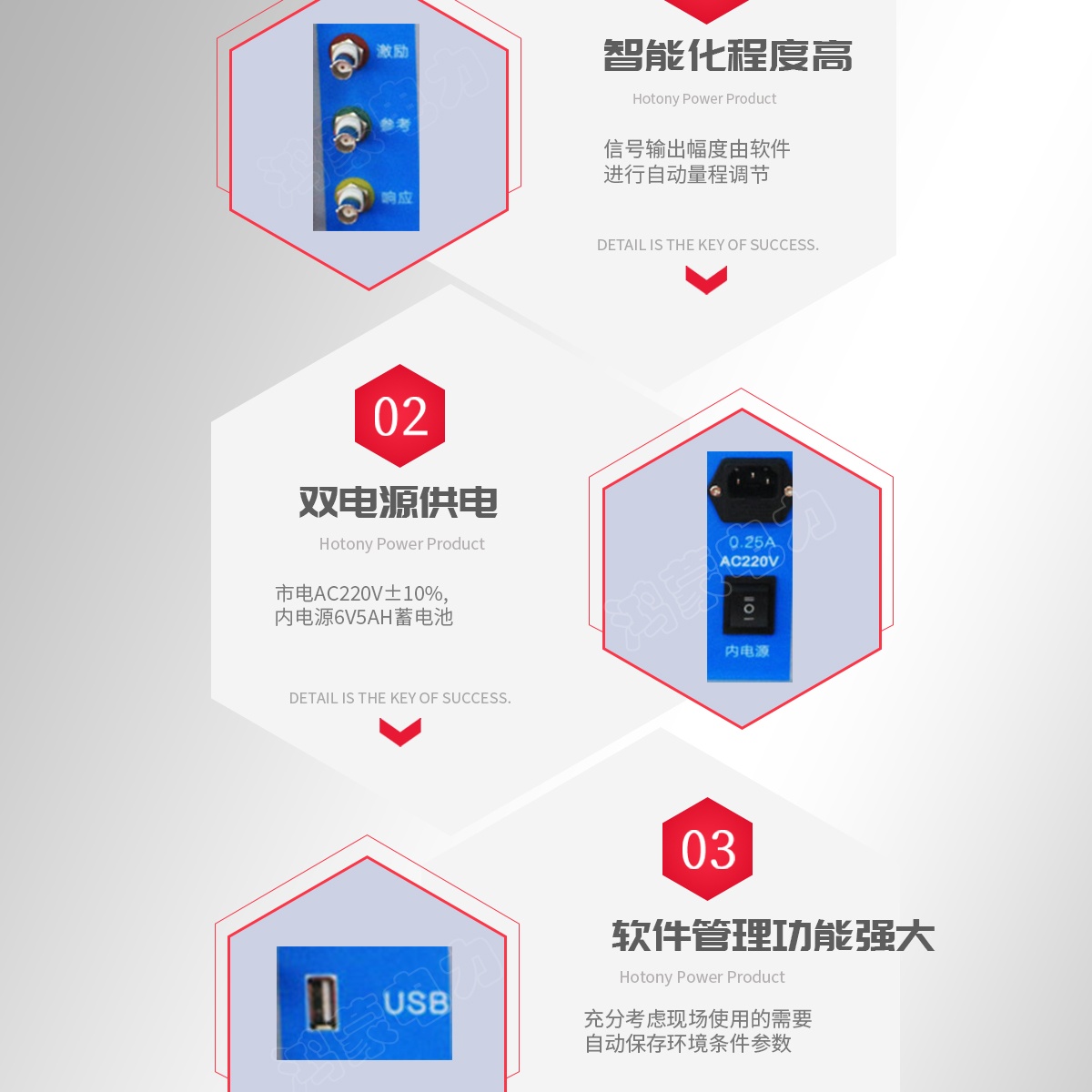

2. 采用双电源供电:市电AC220V±10%,内电源6V5AH蓄电池;
3. 采用高速,高集成化微处理器设计;
4. 输出正弦波幅值可通过软件设置;
5. 双通道16位AD采样;
6. 8寸彩色触摸屏,亮度可调;
7. 最多可以保存120组测量数据,供随时查阅或上传至PC机;
8. 有强大的上位机软件,曲线分析、打印和生成word文档;
9. USB2.0接口,支持数据上传和联机测试;
10. 主机尺寸:35cmX21cmX21cm;
11. 主机重量:约5KG。

产品参数Product Characteristics

1.设置6种不同的扫描方式:
线性 1K-1000KHZ_1.0步进1KHZ 1000点
线性 1K-1000KHZ_0.5步进0.5KHZ 2000点
线性 1K-2000KHZ_1.0步进1KHZ 2000点
线性 1K-2000KHZ_0.5步进0.5KHZ 4000点
分段100HZ - 1000KHZ 1440点
分段100HZ - 2000KHZ 2440点
2. 测量范围:(-100dB) - (+20dB)
3.测量精度:0.1dB ;
4.扫描频率精度:0.01%;
4. 信号输入阻抗:1MΩ;
5.信号输出阻抗:50Ω;
6.同相测试重复率:99.5%;
