变压器是电力系统中主要电气设备之一,对电力系统的安全运行起着重大的作用。在变压器的运行过程中,其绕组难免要承受各种各样的短路电动力的作用,从而引起变压器不同程度的绕组变形。绕组变形以后的变压器,其抗短路能力急剧下降,可能在再次承受短路沖击甚至在正常运行电流的作用下引起变压器彻底损坏。为避免变压器缺陷的扩大,按变压器类设备的检验要求,对已承受过短路冲击的变压器,必须进行变压器绕组变形测试。

变压器绕组变形测试的方法主要有短路阻抗法、频率响应法。现就以这两种测量方法的变压器绕组变形测试仪作进一步的分析和研究。

频率响应法原理

频率响应法就是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端然后采集绕组两端的端口特性参数,如输人、输出阻抗和电压、电流传输比的频率响应曲线等,通过分析端口参数的频率图谱特性,来判断绕组的结构特征,如果绕组发生变形,就会使分布电容和电感发生变化,反映到端口参数的频率图谱也会发生变化,对于同类型的变压器绕组,由于绕组结构的类似性,其测得的频率响应曲线必然有可比性,所以频率响应法是通过故障前后录取频率的响应曲线来判断变压器绕组变形程度的。采用有线性扫描和分段扫描两种技术。

短路阻抗法原理

变压器短路阻抗是当负载阻抗为零时,变压器内部的等效阻抗、短路阻抗的电抗分量,即短路电抗,就是绕组的漏电抗,漏电抗是由绕组的几何尺寸所决定的,对于一台变压器,当绕组变形、几何尺寸发生变化时,其短路电抗值也要变化,如果运行中的变压器受到了短路电流的冲击,为了检查其绕组是否变形,可将短路前后的短路电抗值加以比较,如果变化较大,则可认为绕组有显著变形。

一般在运行现场对电力变压器进行低电压短路阻抗测试,并与铭牌或短路故障前所测值进行比较,就能够判断严重故障短路电流造成的绕组有无明显变形。

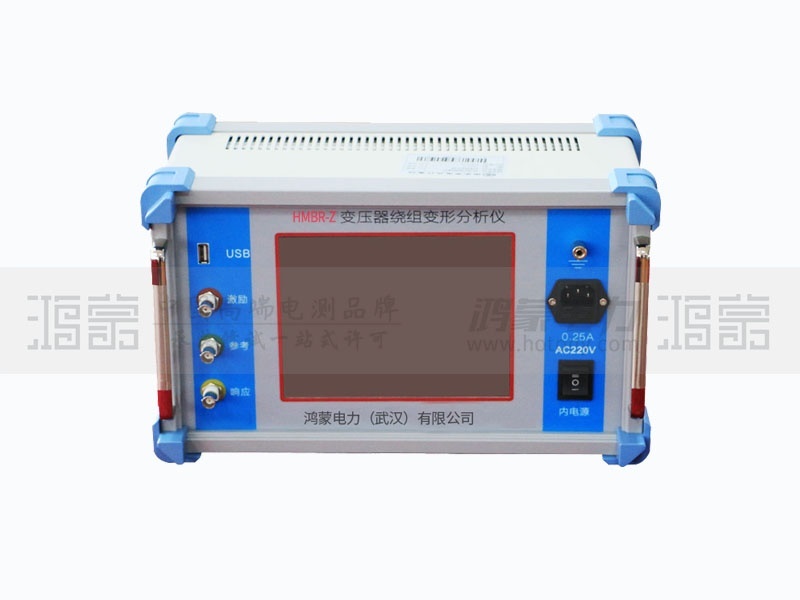

鸿蒙电力专业生产变压器绕组变形测试仪(又称绕组变形测试仪),从事电测行业多年,旗下产品品质一流,欢迎广大客户前来选购。
