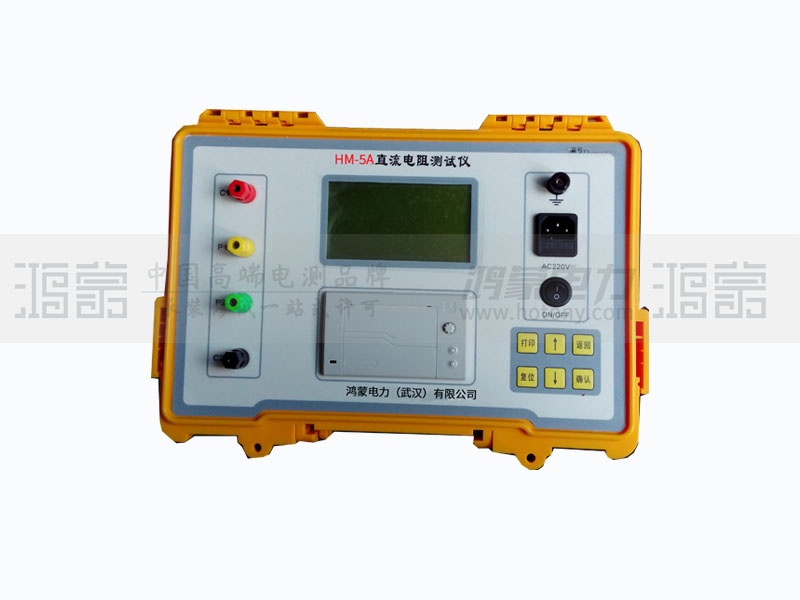

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,不可或缺的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了直流电阻快速测试仪(以下简称直阻仪)。它采用全新电源技术,具有性能稳定,测量迅速、体积小巧、使用方便、测量精度高,数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备,接下来鸿蒙电力为大家介绍变压器直流电阻测试仪(也称为直流电阻仪)一般选多大的电流的。



公式一



通过变压器绕组的额定电压中的交流负载电流,在铁芯的标称磁通密度BN,此时,核心的磁导率将是低的。测量控制直流输入电阻时,需要使铁心中磁密大于Bn ,使铁心的碓导率变为具有更低,以减少系统电路的时间一个常数和反电动势dLi/dt ,缩短社会稳定发展时间。因此测量直流电阻时的直流电流应至少是:



I= k√ 2i0In+ 100



式中k:常数> 1



i0:交流额定频率,额定电压下空载电流百分比



In:被测绕组的额定电流(A)



其中所述恒定√2相当于交流电流的直流电流的大小。因数k比1大时,铁心中磁密> Bn,



使直流电阻测量时铁心的磁导率μ降低。



公式二



在变压器内部绕组是星形(Y)联结时,线电流可以等于相电流,由上式可得出一个测量系统直流输入电阻时应施加的电流是:



IY=1.41 ki0In: 100



公式三



在变压器绕组是三角形(D)耦合,线电流转换器的负载电流是相电流√3倍,并且DC电流被测量直流电阻]和的1/3和2的总电流的比例/ 3分发。所以我们测量控制直流电阻应加电流是:



ID= 1.41x3/2+1/√3 ki0Inx100= 1.22 ki0In÷ 100



k取3~10时,即测量直流电阻时的励磁安匝是空载电流安匝的3~10倍时,可以使



铁心中磁密日大于Bn接近饱和,即取测量直流电阻时的直流电流等于2% - 10%额定电流。



如果直流电流过大,测量时间过长,由于绕组加热温度升高,电阻发生变化,会增加测量误差。



上述几个公式可以准确地选择一个适当的电流值。
