产品简介 Product Introduction

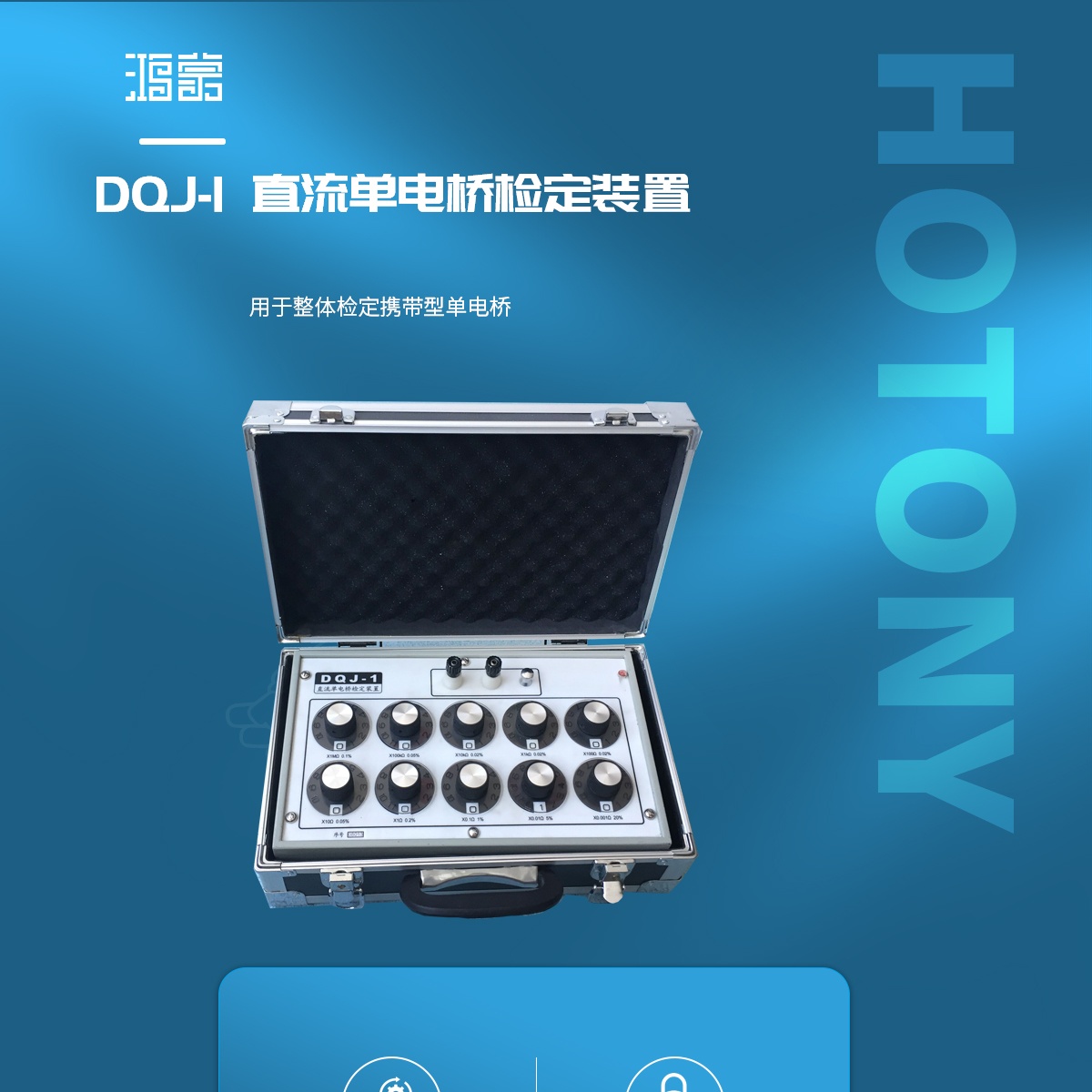

DQJ-1直流单电桥检定装置是依据JJG982-2003直流电阻箱检定规程和JJG125-2004直流电桥检定规程生产的，用于整体检定携带型单电桥。共有十个十进电阻盘，测量上限为11 MΩ，最小步进电压为1mΩ，能覆盖携带型单桥的所有量限，并具有对检定电桥的最小分辨力的要求。本装置根据电桥不同量程时有不同的准确度，故十进电阻盘具有不同的准确度。

产品特征 Product Characteristics

● 可测量10-6~106Ω范围内的直流电阻。
● 测量金属材料的电阻率、开关、继电器、接触器等电器设备的接触电阻、电机、变压器绕阻的直流电阻等。

产品参数 Product Parameters

1. 测量盘的准确度，功率或电流



十进电阻盘 ×1MΩ ×100kΩ ×10kΩ ×1kΩ ×100Ω
准确度（%） 0.1 0.05 0.02 0.02 0.02
功 率 0.05W
十进电阻盘 ×10Ω ×1Ω ×0.1Ω ×0.01Ω ×0.001Ω
准确度（%） 0.05 0.2 1 5 20
功率或电流 0.05W 0.5A 1A 1A

2. 残余电阻0.01Ω±5％
为方便计算,残余电阻值为×0.01Ω十进电阻盘的第一示值。
3. 使用环境
环境温度20℃±2℃; 相对湿度40％～60％RH
4. 绝缘电阻
装置的电路和与电路无电气连接的任何其它外部金属、部件间的电阻为500 MΩ。
5. 工频耐压
6. 体积、重量：320×200×120（mm）； 2kg。
