产品简介 Product Introduction

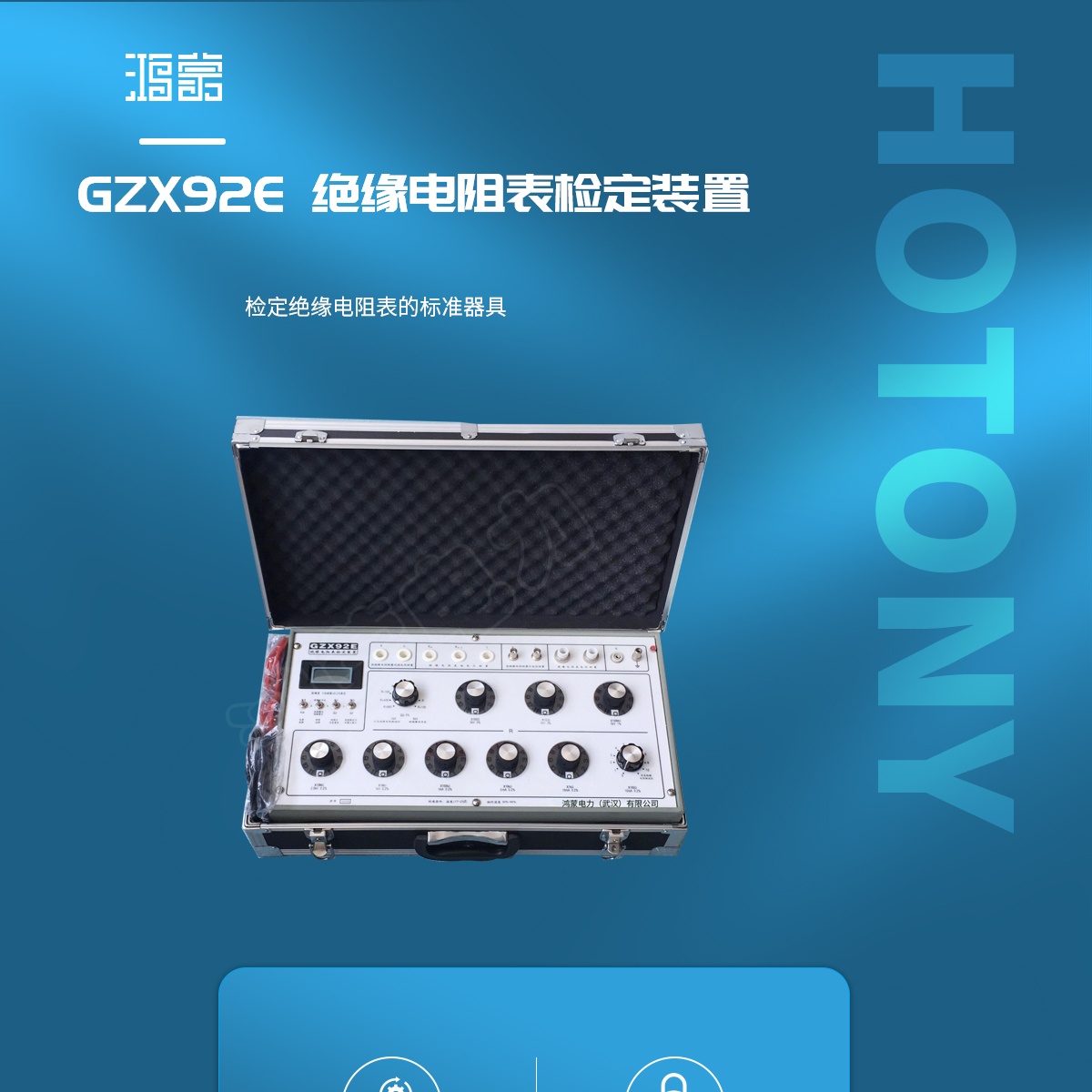

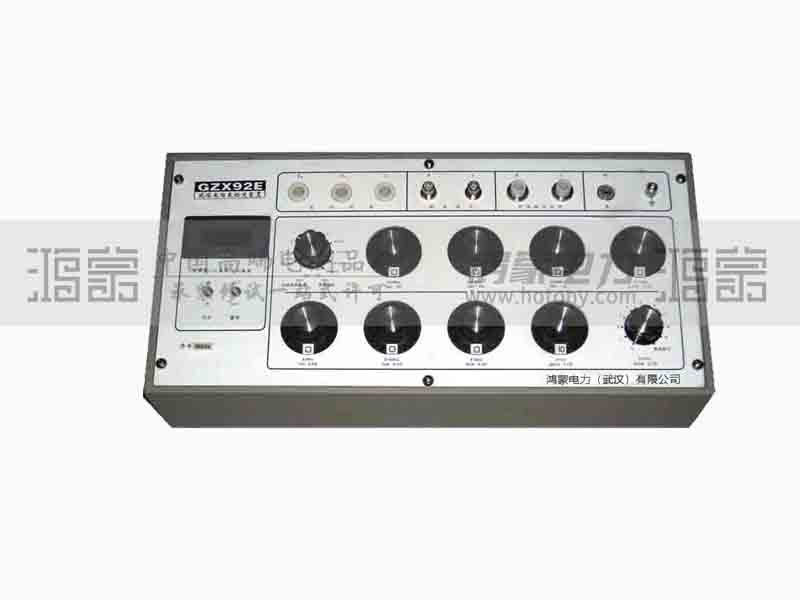

GZX92E型绝缘电阻表检定装置是依据JJG622-97绝缘电阻表(兆欧表)检定规程、JJG690-2000高绝缘电阻表(高阻计)检定规程和JJG982-2003直流电阻箱检定规程等有关文件研制生产的。

产品特征 Product Characteristics

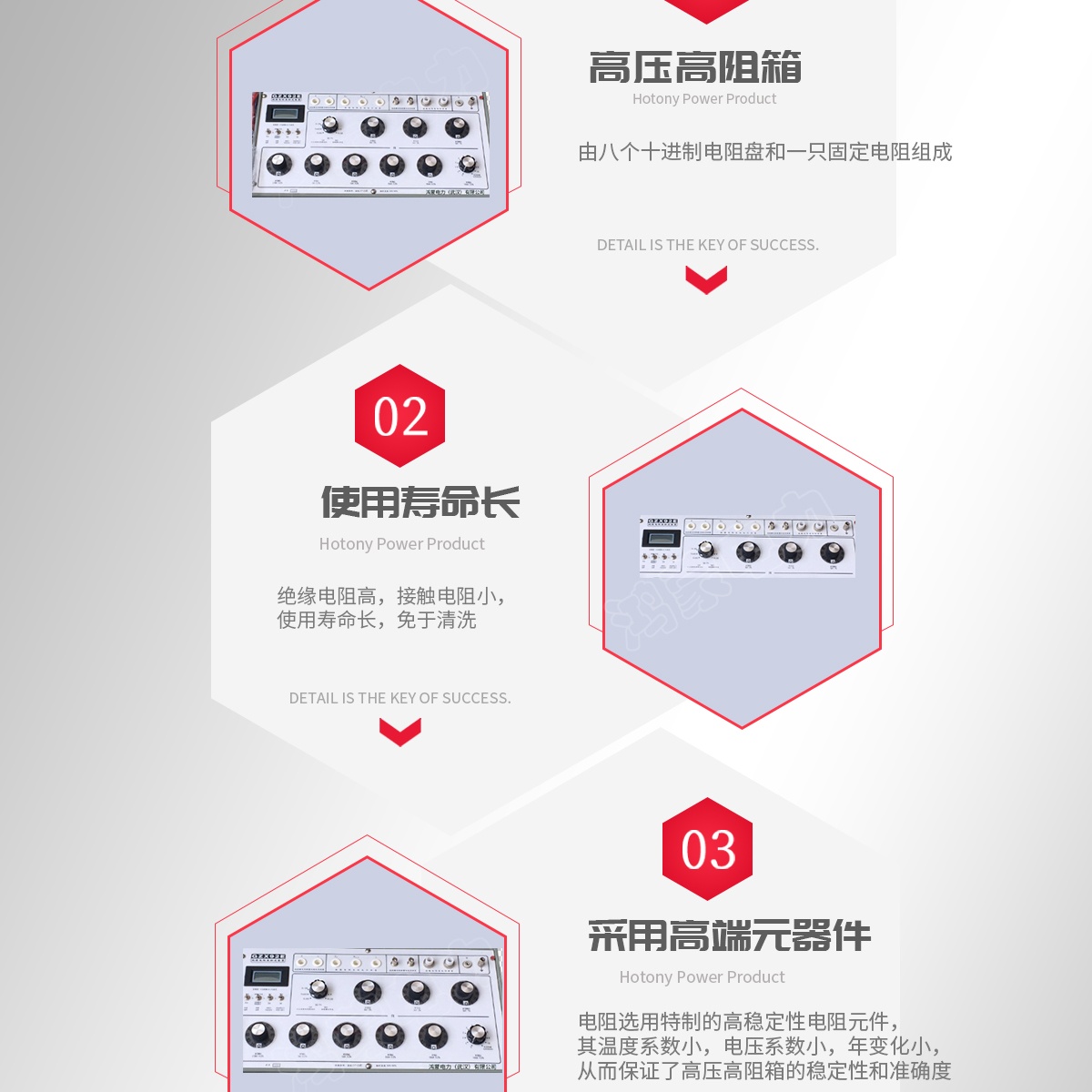

● 高压高阻箱由八个十进制电阻盘和一只固定电阻组成
● 高压高阻箱的开关是选用获专利的滚动式高压开关,是特制的高强度绝缘材料制成的密封型轻压力开关
● 绝缘电阻高,接触电阻小,免于清洗。开关的动作过程为先通后断,在测量过程中不会开路,完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求

● 具有较完善的泄露屏蔽
● 电阻选用特制的高稳定性电阻元件,其温度系数小,电压系数小,年变化小,从而保证了高压高阻箱的稳定性和准确度

产品参数 Product Parameters

一、准确度等级及工作电压(电流)
1、电阻输出部分
可调电阻(共用电阻)部分



阻值(Ω) ×10G ×1G ×100M ×10M ×1M ×100k ×10k ×1k ×100
准确度等级 5 2 1 0.2 0.2 0.2 0.2 0.2 0.2
标称电压 5000V 5000V 5000V 2500V 1000V 1mA 8mA 20mA 50mA

2、固定电阻部分
检绝缘电阻表

阻 值 100GΩ
准确度等级 5
标称电压 5000V
检高绝缘电阻测量仪
阻 值 100GΩ 400GΩ 900GΩ
准确度等级 5 5 5
标称电压 1000V 1000V 1000V

二、调节范围
● 用作检绝缘电阻表标准时调节范围为100Ω~200GΩ
● 用作检高绝缘电阻测量仪标准时调节范围为1kΩ~1TΩ
三、 电压测量部分
1、检绝缘电阻表量程: 2kV、5kV
检高绝缘电阻测量仪量程: 200V、1kV
2、准 确 度: ±1% 读数±0.2 %满度
3、显 示: 四位半、液晶显示
4、供电电源: DC 9 V
5、峰值电压测量回路满足JJG622-97检定规程中图3的要求
四、使用环境条件
● 参 考 温 度 范 围: 20~25℃
● 标称使用温度范围: 18~28℃
● 参 考 相 对 湿 度: 40%~60%
● 标称使用湿度范围: 25%~70%

五、电阻变差极限
在参考条件下,由单一影响量发生变化引起的变差:

影 响 量 别 标称使用范围 允许的变差
环 境 温 度 18~28℃ a/2 %
相 对 湿 度 25%~70% ≤10GΩ a/2 % >10GΩ a%
工 作 电 压 (1~1/5)标称电压 ≤10GΩ a/2 % >10GΩ a%

★ a为高压高阻箱电阻盘准确度等级。
六、 绝缘电阻
检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于1TΩ。
七、绝缘强度
检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45~65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。
八、电阻输出端:残余电阻<0.1Ω,其变差<0.01Ω。
九、外形尺寸: 495mm×240mm×140mm
十、重 量: 5kg
