产品介绍Product Introduction

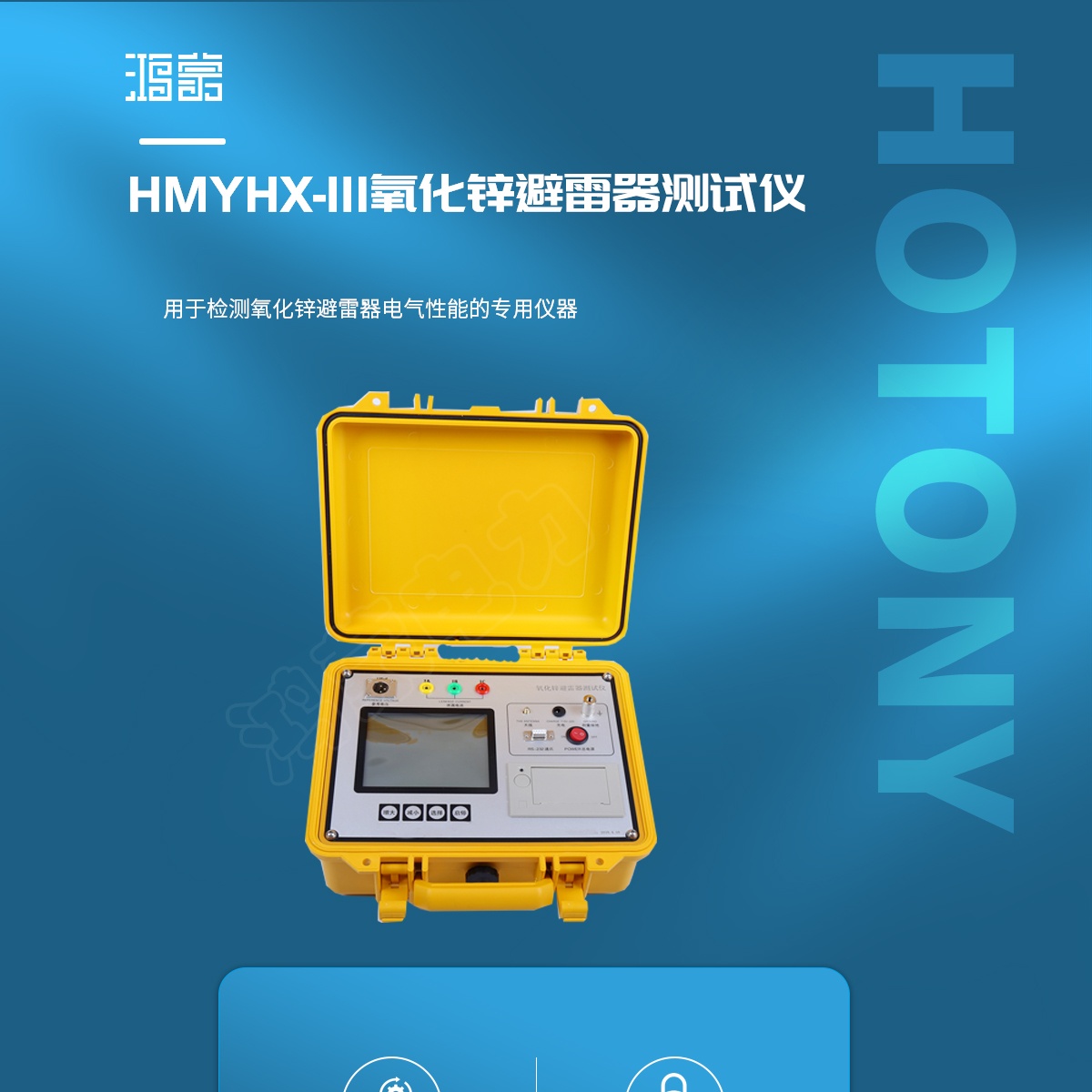

HMYHX-III型氧化锌阻性电流测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。本机配有高速面板式打印机,可充电电池,试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。

产品特点Product Parameters

◆ 本机采用大屏幕液晶显示,全中文菜单操作,使用简便
◆ 高精度采样、处理电路,先进的付里叶谐波分析技术,确保数据更加可靠
◆ 采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证数据的可靠性和安全性
◆ 本仪器可以使用电场感应的方法代替PT二次接线
◆ 配上无线传输终端,可以无线传输PT二次电压信号
◆ 可以三相同测,自动补偿。使用特别方便
◆ 具有阻性电流基波峰值输出、边相校正等功能
◆ 配有可充电电池、日历时钟、微型打印机,可存储120组测量数据

产品参数Product Characteristics

◆ 测量参数及范围:交流电压:0.1~500KV
◆ 全电流测量范围:0—10mA 有效值,50Hz/60Hz 准确度:±(读数×5%+5µA)
◆ 阻性电流基波测量准确度(二次法不含相间干扰):±(读数×5%+5µA)
◆ 电流谐波准确度:±(读数×10%+10µA)
◆ 参考电压输入范围:25V—250V 有效值,总谐波含量<30% 50Hz/60Hz
◆ 参考电压测量准确度:±(读数×5%+0.5V)
◆ 电压谐波测量准确度: ±(读数×10%)
◆ 基波电流与基波电压间夹角:0-360° 分 辨 率: 0.001 mA
◆ 电池工作时间:主机 6 小时 充电电源:220V±10% 50Hz/60Hz 充电时间:5 小时
◆ 主机体积:325×280×140
◆ 主机重量:3.5Kg(不含线缆)
◆ 工作环境:温度:-10—40℃ 湿度:<90%
