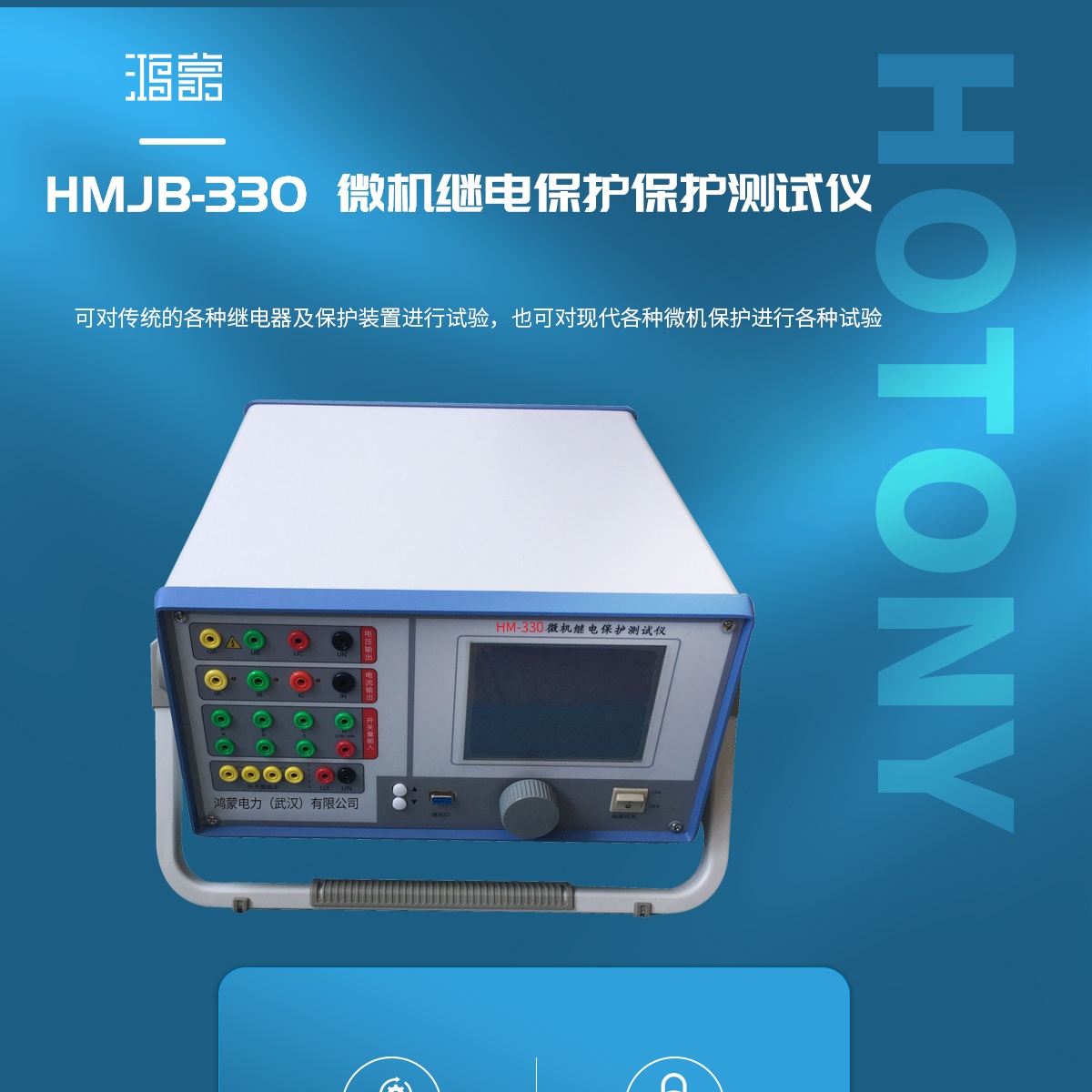

产品介绍Product Introduction

微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展,微机继电保护已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。所以,微机继电保护测试仪,必将成为现代继电保护工作人员的必不可少的试验工具。

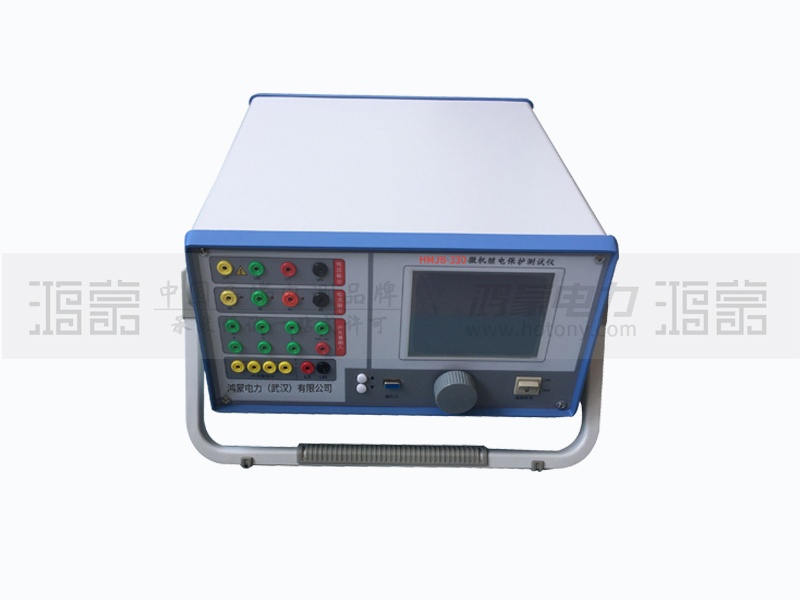

现代微机继电保护测试仪可分为两种形式,一种是采用传统的OCL功放,体积大,重量在25Kg左右,比较笨重,功放管工作在放大区,时间长了容易损坏,且动态范围窄,精度不高。另一种是采用开关电源,功放采用数字功放,体积小,重量轻,效率高,是继电保护测试仪的发展方向。HM3300继电保护测试仪是在总结国内外同类产品优缺点的基础上,广泛听取用户意见,充分运用现代微电子技术和电力电子技术而实现的一种新型小型化微机继电保护测试仪,它采用国际流行的DSP和开关放大器技术,单机独立运行功能已十分强大,再配以PC软件,使其能联接电脑运行,功能锦上添花,而其体积和重量只有传统测试仪的一半,先进的设计理念使该款测试仪达到了国际先进水平。

产品特点Product Parameters

标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
双操作方式,联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
软件功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品参数Product Characteristics

交流电流输出



输出精度 0.5级
相电流输出(有效值) 0-40A
三并电流输出(有效值) 0-120A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 420VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10S
频率范围(基波) 20~1000Hz
谐波次数 120

直流电压输出

输出精度 0.5级
电流输出 0~±10A / 每相,0~±30A / 三并
最大输出负载电压 20V

交流电压输出

输出精度 0.5级
相电压输出(有效值) 0120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 120

直流电压输出

输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA

开关量及时间测量

  HMJB-330 备注
开关量输入 7路 空接点: 120mA24V

电位接点接入:“0”:0 +6V; “1”:+11 V +250V

开关量输出 2路 DC220V0.2AAC220V0.5A
时间测量   测量范围0.1ms 9999s 测量精度0.1mS

体积重量

外形尺寸 400×300×180mm³
单机重量 22kG
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃
