产品介绍Product Introduction

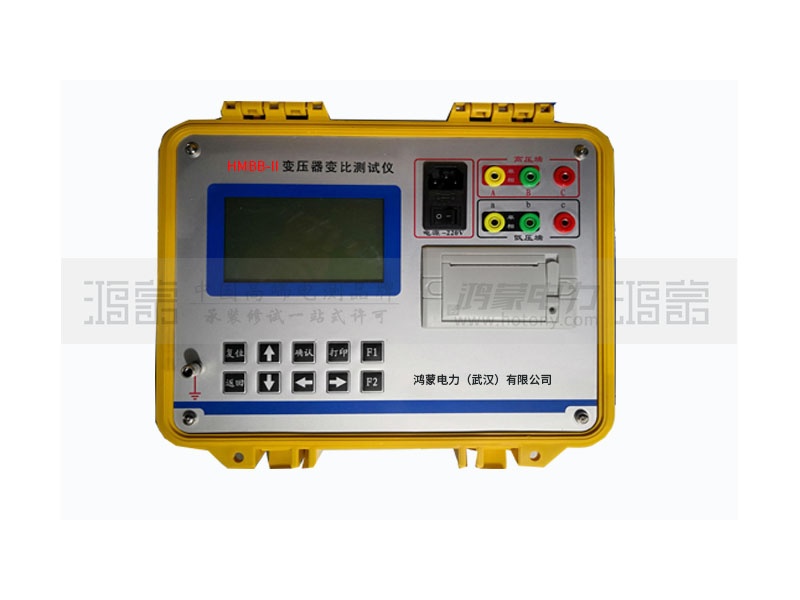

HMBB-II全自动特种变压器变比测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器和其它空载电流比较大的变压器设计的。 仪器的测试量程宽,速度快,重复性好,数据处理灵活,联机方便,保护完善,易于学习,操作方便。

产品特点Product Parameters

1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号,经大功率功放实现三相电源输出,失真度小,稳定性高,相间对称度极高,测试结果具有更好的等效性,不会出现组别误判等现象。
2、既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可进行自动识别组号。
3、操作简单:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。
4、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
5、独家首创可以以内置充电电池做为工作电源,现场不用寻找工作电源。(选配功能)
6、首次在变比测量中引入测量相角的概念,能测量高压侧与低压侧任意角度的相角。
7、能进行主变并列运行测试,真正实现变压器并列运行参数的检测。
8、抗振性好:军品接插件的使用增强了抗振性能。
9、采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
10、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来,使用户从主观上可以更轻易的明了各参量的实际意义。
11、本仪器所用的测试源是数字合成的标准正弦数字源,失真度小,不受工作电源的影响。
12、携带方便:体积小,重量轻。

产品参数Product Characteristics

1、变比测量范围:1-10000
2、测量速度:小于15秒
3、测量精度: 相位差测试范围:0~360°
相位差测试准确度: 0.1°
变比测量精度:±0.1%
4、仪器电源输入:220V±22V 、50Hz±1Hz
5、外形尺寸:320×240×130(mm)
6、重量:3Kg
