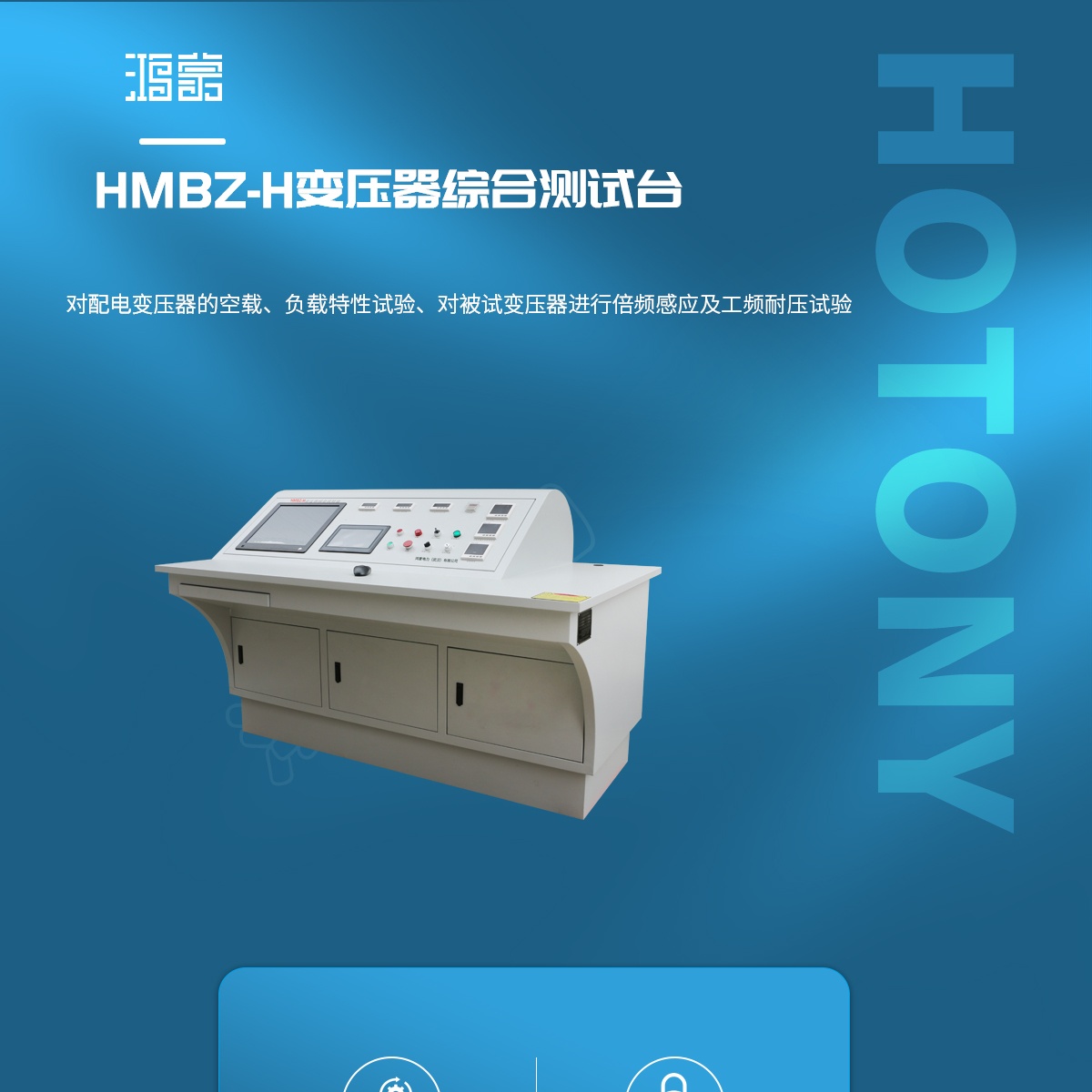

产品介绍 Product Introduction

HMBZ-H系列变压器综合试验台适用于供配电系统、变压器制造厂、工矿等企业单位。该试验台集变压器多项试验功能于一体,具有变压器各项试验控制、监视、测量、保护等多种功能。该系统操作简单直观、性能可靠、测量数据准确。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻;并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。另外该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供可靠的数据。

产品特点Product Characteristics

◆ 可设定电压电流比率,PT、CT自动量程切换,测量值直接显示

◆ 采用高档的处理器,使用独特科学的算法进行运算和处理,模数转换采用高精度快速A/D转换 器,模拟信号的调节也采用了目前先进的处理技术,确保仪器高性能、高精度、高可靠性

◆ 采用Access数据库保存原始数据,可方便的将被试验设备的全部参数、试验数据、环境温度、试验日期等资料一并存储,形成设备档案,便于日后查询分析

◆ 具有过载报警指示,线路接错保护,误操作保护、过压、过流保护等功能

产品参数Product Parameters

◆ 系统测量范围:

本配置可测试1000KV、750KV、500KV、220KV、110KV、35KV及以下电压等级,单、三相电力及其它各种特种变压器

◆ 变压器空负载特性测试仪(功率计)

工作电源: AC 220 ± 10% 45Hz -- 60Hz

电压测量范围:50V -- 600V 测量精度:0.2%

电流测量范围:0.1A -- 20A 测量精度:0.2%

功率测量: CosΦ≤0.1 测量精度:0.5%

CosΦ≥0.1 测量精度:0.3%

频率测量范围:45Hz -- 60Hz 测量精度:0.1%

◆ 变压器变比组别测试仪

工作电源: AC 220 ± 10% 45Hz -- 60Hz

变比测量范围:1.0000 -- 9999.9 测量精度:0.1%

组别测量范围:组别1 -- 组别12

◆ 变压器直流电阻测试仪

工作电源:AC 220 ± 10% 45Hz -- 60Hz

输出电流:0.1A、1A、5A、10A. 20A 40A

电阻测量范围:1uΩ – 20KΩ

◆ 中频发电机组/三倍频发生器

额定容量: 10-1500Kw/100KVA

输入电压: 400V

输出电压:0 --1000V连续可调

输出频率:100Hz/150 Hz

◆ 三相调压器(自藕调压器)

额定容量:10-3000KVA

输入电压:400V/1000V

输出电压:0 --650V连续可调

输出频率: 50Hz

◆ 试验变压器

定容量: 5-500kVA

输入电压:200V/400/600/1000

输入频率:50Hz

输出电压: 0-500kV

输出频率:50Hz

◆ 高压电流互感器

标准电流比:20/20 40/20

测量精度: 0.05/0.1级

绝缘电压:12KV 35 KV 110 KV 220 KV

◆ 高压电压互感器

标准电压比:12KV/500 35KV/500 110KV/500 220KV/500V

测量精度: 0.05/ 0.1级

绝缘电压:12KV 35 KV 110 KV 220 KV

◆ 绝缘油介电强度测试仪

输入电压:AC220V

输出电压:AC0-80kV

升压速度:2kV/s

测量精度:2.0%

◆ 绝缘电阻测试仪

输出电压:DC5000V、DC2500V.DC1000V

绝缘电阻:5MG—200GΩ

测量精度:± 5%

◆ 补偿电容器

电容量:10-10000千乏

温度探针

温度范围:-20-350

◆ 抗干扰介质损耗测试仪

使用条件:5℃—40℃ RH<80%

高压输出:0.5KV—10KV,每档增加500V,共计10档

容量:1000VA





精 度:

tgδ范 围

精度(正、反接法)

tgδ<10%

△ tgδ:±(读数*2.0%+0.05%)

△ C x :±(读数*1.0%+1.0PF)

10%<tgδ<50%

△ tgδ:±(读数*2.0%+0.05%)

△ C x :±(读数*1.0%+1.5PF)

分 辨 率:tgδ: 0.01% Cx: 0.1pF

测量范围:tgδ<50% 30P<Cx<60000P

10KV Cx<20000P
