产品介绍Product Introduction

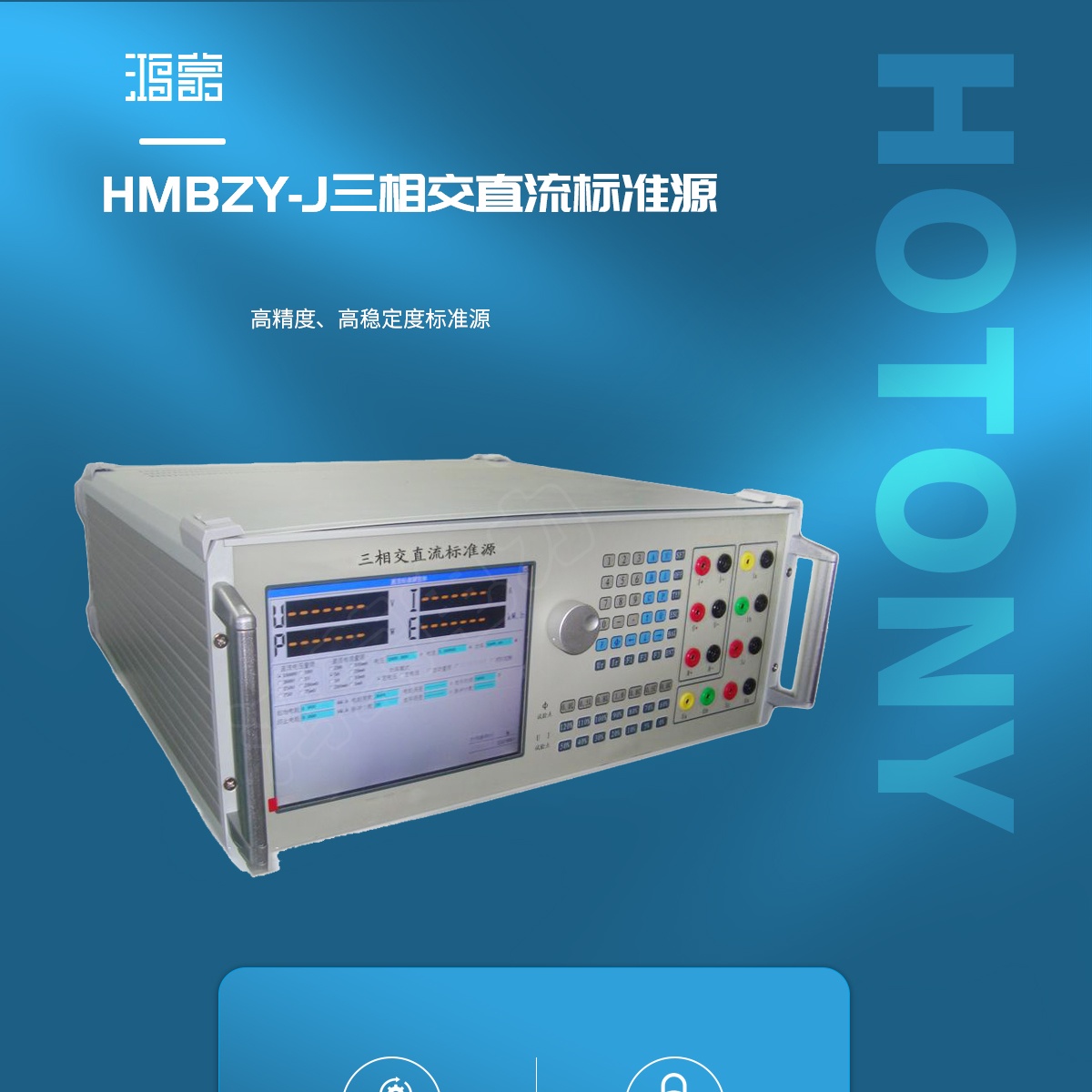

HMBZY系列三相交直流标准源是根据国家电力行业相关标准及国家质检总局仪器仪表检定相关规程，系统分析当前国内外电测技术的研究水准，结合市场现状而推出的又一款高端标准源信号产品，它的问世将为我国仪器仪表产品提供更加有力的保障进并将推动我国仪器仪表产品再上一个新的台阶。

产品特点Product Parameters

◆ 将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出
◆ 输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率
◆ 采用高速交流采样、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，，可靠性极高，功能性极强
◆ 可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标
◆ 可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率
◆ 交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相
◆ 可输出2~50次标准调制谐波，可进行单次或任意多次谐波叠加输出
◆ 采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发
◆ HMBZY-J系列三相标准源有0.05级、0.1级两种精度等级产品供客户选用

产品参数Product Characteristics

◆ 交流电压输出
量限：380V、220V、100V、57.735V
调节范围：(0-120)%RG RG为量限,下同
调节细度：0.001%RG
准确度：0.05%RG
稳定度：≤0.005%/2min
失真度：≤0.05%（非容性负载）

输出负载： 每相20VA/25VA/30VA(可选)
负载调整率：0.02%
◆ 交流电流输出
量限： 20A、5A、1A、0.2A
调节范围: (0～120)%RG RG为量限,下同

调节细度: 0.001%RG
准确度：0.05%RG
稳定度： ≤0.005%/2min
失真度： ≤0.05%（非容性负载）
输出负载： 每相20VA/25VA/30VA(可选)
负载调整率：0.02%
◆ 功率输出
准确度：0.05%RG
稳定度：0.005%RG/2min
◆ 相位
调节范围: 0°～359.999°
分辨率： 0.001°
准确度： 0.02°
◆ 功率因数
调节范围： -1～0～+1
分辨率： 0.00001
准确度： 0.05%RG
◆ 频率
调节范围： 40Hz～70Hz

分辨率： 0.0001Hz
准确度： 0.005Hz
◆ 电压电流谐波设置
谐波次数： 2～50次
总谐波含量： 0～40.00%
谐波相位： 0°～359.999°
谐波设置准确度： （10%±0.1%）RD，RD为设置的谐波含量
谐波设置准确度：（10%±0.1%）RD，RD为设置的谐波含量
◆ 直流电压输出
量限： (1000V、600V、300V)、150V、75V、10V、1V、200mV、75mV
括号中为可选量限,其中1V、200mV、75mV应采用四线输出方式
调节范围: (0～120)%RG RG为量限,下同
调节细度： 0.001%RG
准确度： 0.05%RG
稳定度： ≤0.005%/2min
纹波含量： ≤1%
输出负载： 1000V: 1.5mA
600V: 2.5mA
300V: 5mA
150V～1V: 15mA
200mV～75mV: 100mA
负载调整率：0.02%
◆ 直流电流输出
量限: (20A)、5A、1A、200mA、100mA、20mA、10mA、1mA、(100uA、10uA)括号中为可选量限
调节范围： (0～120)%RG RG为量限,下同
调节细度： 0.001%RG
准确度： 0.05%RG
稳定度： ≤0.005%/2min
纹波含量： ≤1%
输出负载： 20A: Zui大压降1.2V
5A: Zui大压降5V
1A: Zui大压降15V
200mA～1mA: Zui大压降40V
100uA、10uA: Zui大压降20V
负载调整率： 0.02%
◆ 环境条件
工作温度： 0℃～40℃
相对湿度： ≤85%
储存条件： -30℃～60℃
◆ 工作电源： AC220V±15%
◆ 外观尺寸及重量
外观尺寸： 3U: 440mm X 132mm X 436mm
非标4U： 440mm X 177mm X 370mm
重量： 3U： 15Kg (交流标准源)
非标4U： 19.5Kg(交、直流标准源)
