产品介绍Product Introduction

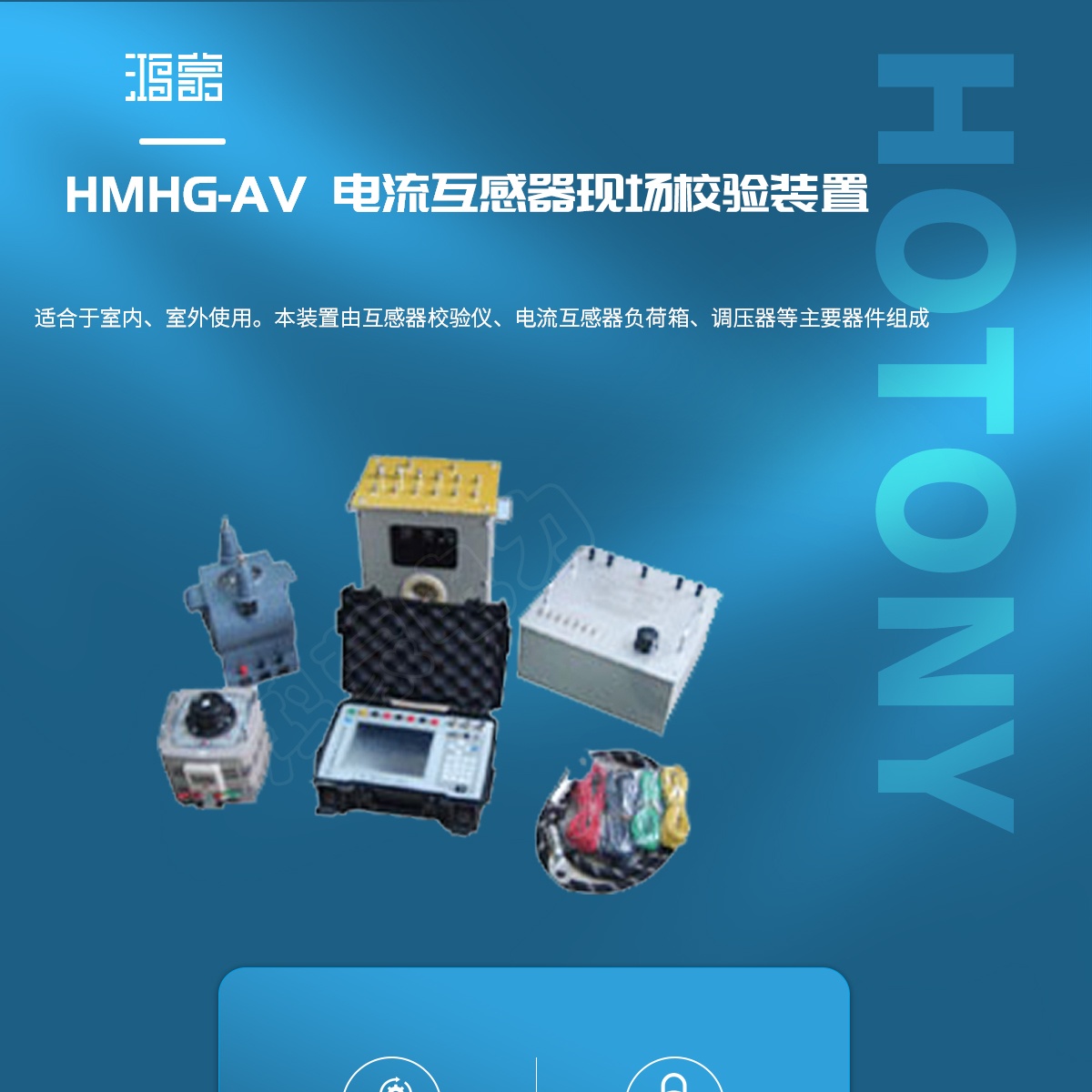

HMHG-AV电流电压互感器现场校验装置是新型电流互感器检定装置，适合于室内、室外使用。本装置由互感器校验仪、电流互感器负荷箱、调压器等主要器件组成。

产品特点Product Parameters

◆ 运用先进的电子技术，对互感器的误差信号直接采集分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来
◆ 仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度
◆ 体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试
◆ 本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差
◆ 在检测过程中仪器能方便地随时进行自校，以保证仪器的精度

产品参数Product Characteristics

◆ 温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m
◆ 电源频率:50Hz±0.5 Hz 电源电压:220V±5V
◆ 测量范围:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正闪分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
导纳(ms)： 0.0001～20.0 分辨率:0.0001
◆ 基本误差:
同相分量:ΔX=±（X×2%＋Y×2%±Dx）(有1级可选)
正交分量:ΔY=±（X×2%＋Y×2%±Dy）(有1级可选)
“X”、“Y”——仪器的显示值
“Dx,Dy”——仪器的量化误差
“Dx, Dy”仪器的量化误差
Dx=2, Dy=5
◆ 百分表：1.0级
