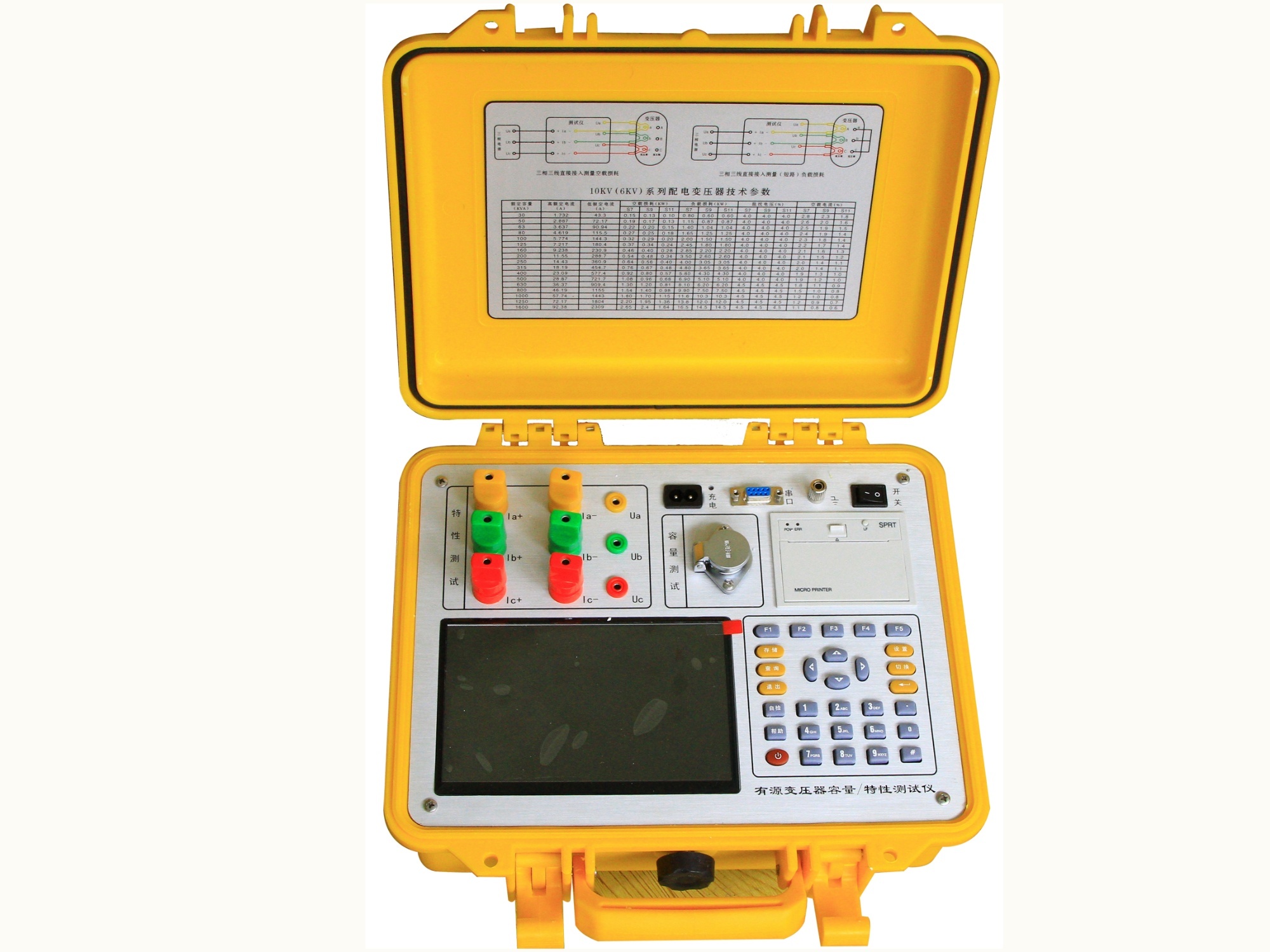

鸿蒙电力专业生产变压器容量测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

在交流电路中,电力有三个概念:有功功率、无功功率和视在功率。kVA代表视在功率,包括无功功率和有功功率。kW 代表有功功率,kVar 代表无功功率。kW和kVar之间的关系以及换算有一个概念——功率因数cosф,有功功率kW=UIcosф,无功功率kVar=UIsinф,视在功率kVA=UI(U为电压,I为电流)。

关于变压器容量选择,有以下规则可供参考!

1、给定变压器容量,求其电压等级侧额定电流

说明:适用于任何电压等级。

公式:容量除以电压,乘以六除以十。

案子

视在电流I=视在功率S/1.732*10kV=1000kVA/1.732*10kV=57.736A

估计I=1000kVA/10kV * 6/10=60A

2、已知变压器容量,快速计算初级和次级保护熔断器电流值

变压器高压熔断器,容量电压比较。

带可变低压熔断器,容量乘以9除以5

3、测量电力变压器的二次电流,计算其负载能力

已知配电变二次电压,测得电流千瓦。

电压等级400伏,一安培0.6千瓦。

电压等级 3,000 伏,1 安培 4.5 千瓦。

电压等级 6,000 伏,一安培整数九千瓦。

电压等级 10 kV,1 amp 15 kW。

电压等级 35,000,1 安培 55 千瓦。

4、给定变压器容量,求其电压等级侧的额定电流

常用的电压系数、电流的电容倍增系数、

额定电压为 400 伏,系数 1.445,

额定电压6000伏,系数0. 096,

额定电压为 10,000 伏,系数仅为 0.6。

注:电压等级侧的额定电流可通过变压器容量直接乘以相应系数得到。
