产品介绍Product Introduction

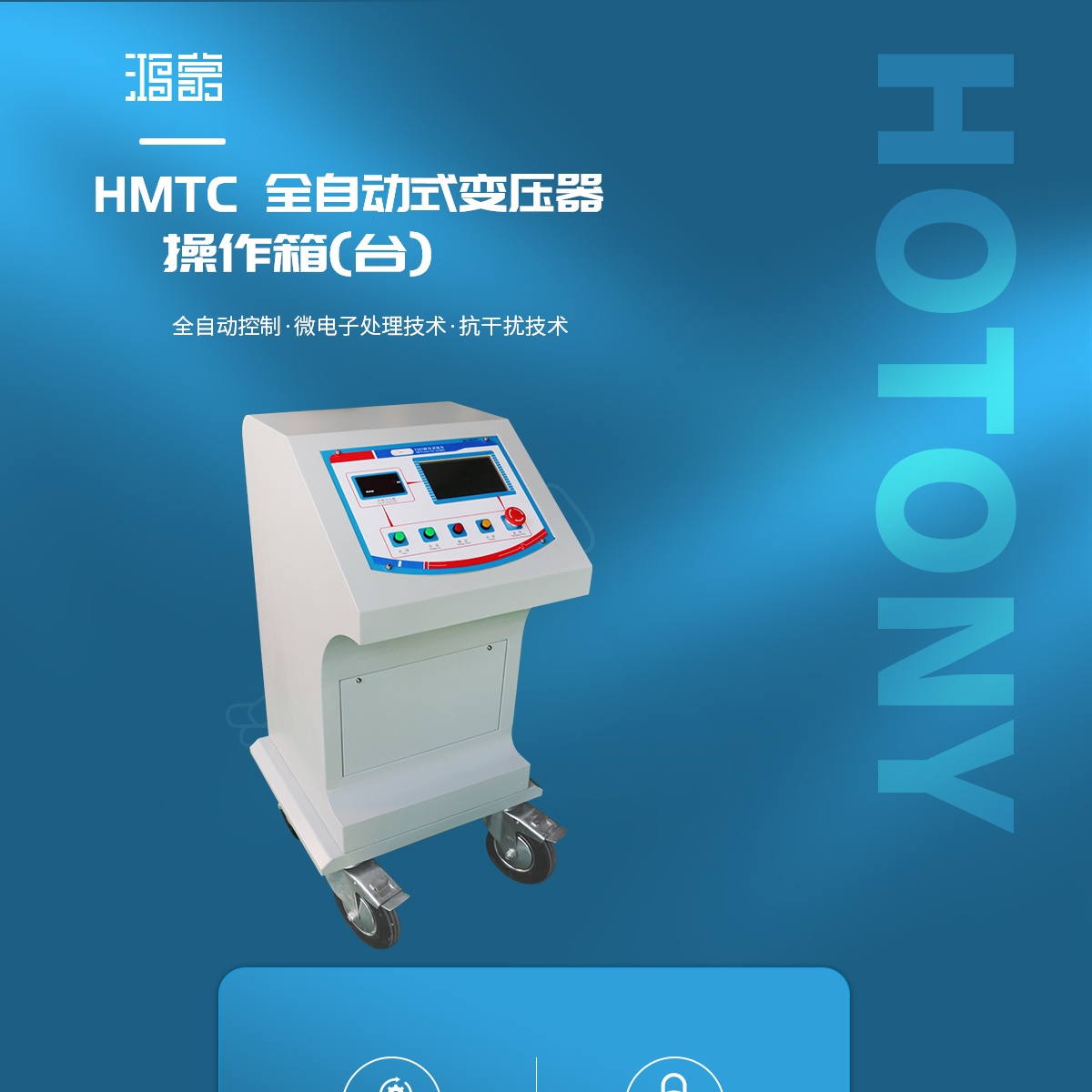

HMTC全自动式变压式操作箱是我公司生产的轻型试验变压器的专用配套设备,该控制箱、台具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
该产品采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。


产品特点Product Parameters



电压、电流、时间、状态信息及提示信息等数据大屏液晶显示,读数清晰、直观;
全中文界面,操作简单明了,可适应多种应用场合;
轻触式按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制;
状态提醒功能,引导式操作,即使在无说明书的情况下亦可熟练操控;
试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全;
试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能可靠记录试品过电流、闪洛或击穿时的电压;
试验结果声音辨别功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果;
暂停功能,自动控制时,此功能可做到在任意点实现压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;
耐压计时时间可任意设定,0 ~ 9999秒;
自动计时功能,自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;
手动计时功能,手动控制时,计时器可手动启动,当耐压时间到,设备自动回到零位;
手动控制模式,此模式类似于传统的电动升/降压,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护、过流保护等功能,整个试验过程手动控制,按需操作;
带停止/紧急按钮,可手动复原;
当放开安全按钮时,电压能够在数秒钟之内自动返回到0 V;
可定制英文操作界面;
升压速度智能控制,当电压接近目标电压时,升压速度会自动减慢;
通讯,可选配通讯功能,结合本公司专业设计的控制软件,实现远程控制和数据监控。此控制软件有数据记录、数据管理、电流/电压时间曲线、报表等多种实用功能,可用于一些无人看守的试验;
过流、闪洛、击穿等故障时,保护即时,准确,可靠;
采用硬、软件抗干扰技术相结合,性能稳定,抗干扰能力强,试验中不会出现死机、黑屏、花屏等异常现象。

产品参数Product Characteristics



测量范围; 0 ~ 9999 字
测量精度; 0.5 % ±2 字
设定方式;面板轻触式按键数字设定 设定值断电永久保持
保护方式;工作异常自动复位 欠压自动复位
电源电压; AC220V ±15%, 50 Hz±2 Hz

型号规格

容量

KVA

参考重量(Kg)

备注

相数

V

A

V

A

HM(T)C-3/220

3

1

220

50

0-220

15

16

HM(T)C-5/220

5

1

220

50

0-220

25

18

HM(T)C-10/220

10

1

220

50

0-220

50

80

HM(T)C-15/400

15

2

380

50

0-430

37.5

90

HM(T)C-20/400

20

2

380

50

0-430

50

100

HM(T)C-25/400

25

2

380

50

0-430

62.5

120

HM(T)C-30/400

30

2

380

50

0-430

75

140

HM(T)C-50/400

50

2

380

50

0-430

125

160

HM(T)C-100/400

100

2

380

50

0-430

250

50

外配

HM(T)C-150/3000

150

2

380

50

0-430

50

50

HM(T)C-200/3000

200

2

380

50

0-430

65

50

HM(T)C-250/3000

250

2

380

50

0-430

84

50

HM(T)C-300/3000

300

2

380

50

0-430

100

50
