产品介绍Product Introduction

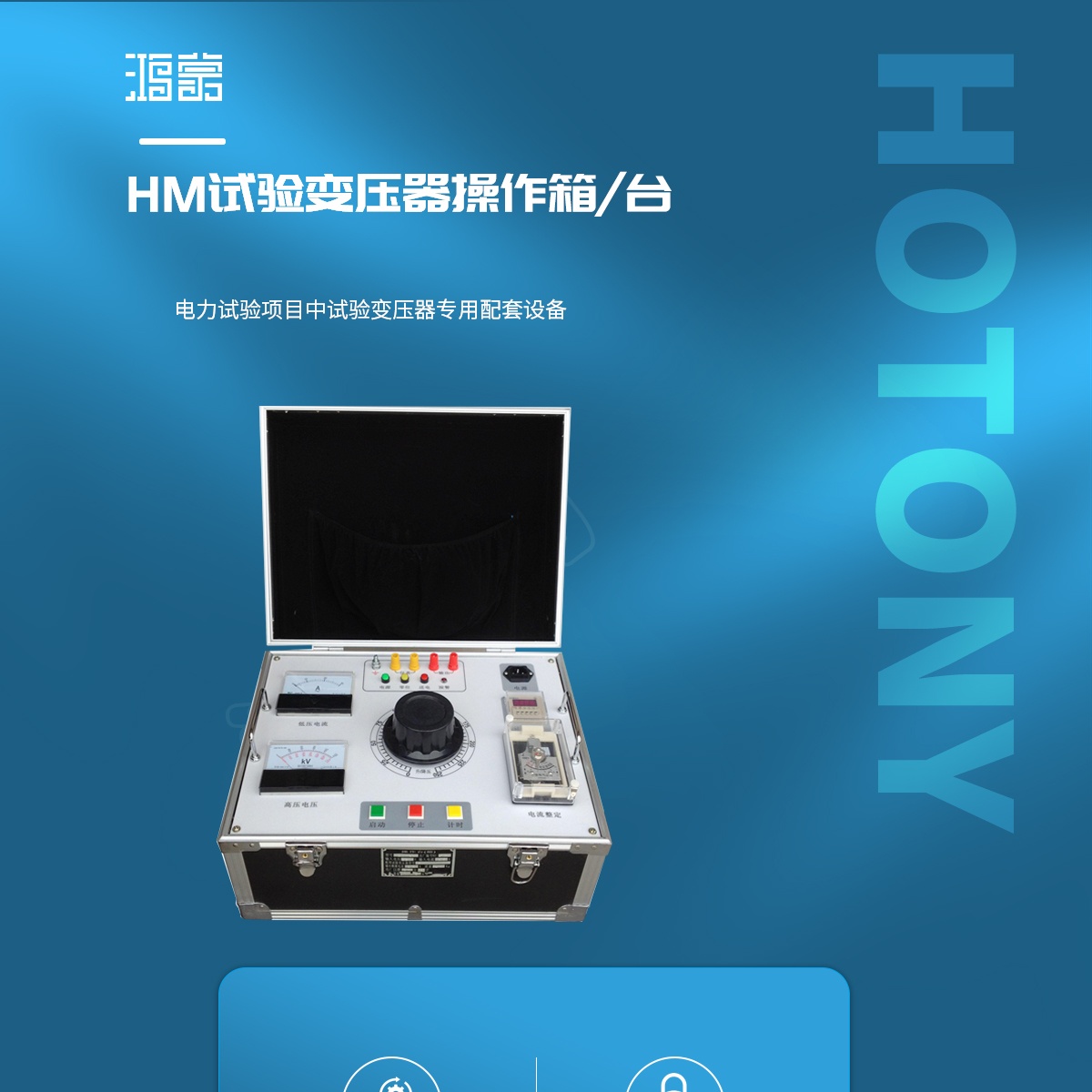

本系列操作箱用于高压试验变压器的调压控制。其工作原理是:通过调整自耦调压器输出电压,实现高压试验变压器额定压器额定电压范围内的工作电压调节。同时,操作箱内装有高压输出电压表,低压输入电流表及过流保护电路。可以方便地读取试验电压值,并能可靠地保护备。其原理简单、结构紧凑、工作可靠,是进行耐压试验理想设备。

技术参数Product Characteristics



输入电压

V)

适配

试变容量

KVA)

额定输出

高压电压表

KV/V

外形尺寸

立方米(长×宽×高)

电压(v)

电流(A)

HMTC-3

220

3

200

15

50/100

26×42×24

HMTC-5

220

5

200

25

50/100

60×45×37

HMTC-10

220

10

200

50/25

(50/100)/100

53×40×65

HMTC-15

380

15

400

37.5

(50/100/150)/100

53×40×70

HMTC-20

380

20

400

5

(50/100/150)/100

53×43×84

HMTC-25

380

25

400

62.5

(50/100/150)/100

53×45×90

HMTC-30

380

30

400

67.5

(50/100/150)/100

65×55×117

HMTC-50

380

50

400

125

(50/100/150)/100

70×60×115
