某35kV开关柜在迎峰度冬前例行检修中发现的断路器合闸速度偏低案例，复盘机械特性试验数据的判读要点、操动机构常见缺陷模式以及由此引发的触头过热连锁故障，为秋检现场提供系统化的试验与排查流程，并介绍鸿蒙电力 GKC-308 断路器机械特性测试仪的应用方式。

一、案例背景

某35kV变电站#2主变低压侧10kV开关柜在2026年8月红外测温时发现C相触头盒温度达92℃，较A、B两相高出近40℃，随即转入停电检修流程。使用鸿蒙电力 GKC-308 断路器机械特性测试仪对该柜真空断路器进行分、合闸时间与速度测试，结果显示合闸速度严重偏低。

二、检测方法与依据

依据 DL/T 846.3—2018《高电压测试设备通用技术条件 第3部分：高压开关机械特性测试仪》及断路器出厂技术协议开展测试。试验采用合、分闸线圈电流法与直线位移传感器法并行测量，可同时获取时间参数与行程-时间曲线，便于对机械运动全过程进行判读。

测试要点

1）试验前进行3～5次无负载分合闸操作，使机构润滑充分；2）合、分闸线圈电压分别加至额定值85%、100%、110%三档，验证机构动作电压适应性；3）位移传感器安装应牢固，避免断路器动作时振动引起信号干扰；4）保存每一次操作的原始波形，便于对比分析；5）若发现单相数据异常，应增加重复测量次数，排除偶然因素。

三、波形判读与故障定位

从行程-时间曲线可见，C相在合闸末段明显出现"平台期"，即触头接触前8ms内行程停滞，导致合闸到位时间拉长。同时合闸弹跳4.8ms远超标准，是导致触头接触电阻升高、进而引发过热的直接原因。

解体检查发现C相动触头导向套轻度磨损、合闸弹簧疲劳系数下降约18%，且操动机构拐臂与传动轴连接处存在0.3mm间隙，造成合闸动力传递损耗。上述问题在本次检修前一次的机械特性试验中已见端倪，但当时未达到告警阈值而被忽略，提示我们应建立试验数据的趋势档案。

四、处理方案与预防建议

1）更换C相动触头导向套、合闸弹簧及操动机构连接件，复装后重新进行机械特性测试；2）触头盒过热损伤同步更换，避免接触电阻遗留造成二次故障；3）将本次试验数据纳入设备档案，作为下一周期检修的基线对比值；4）建议将同型号、同批次断路器纳入重点关注，开展普测与趋势跟踪。

五、选型与配套推荐

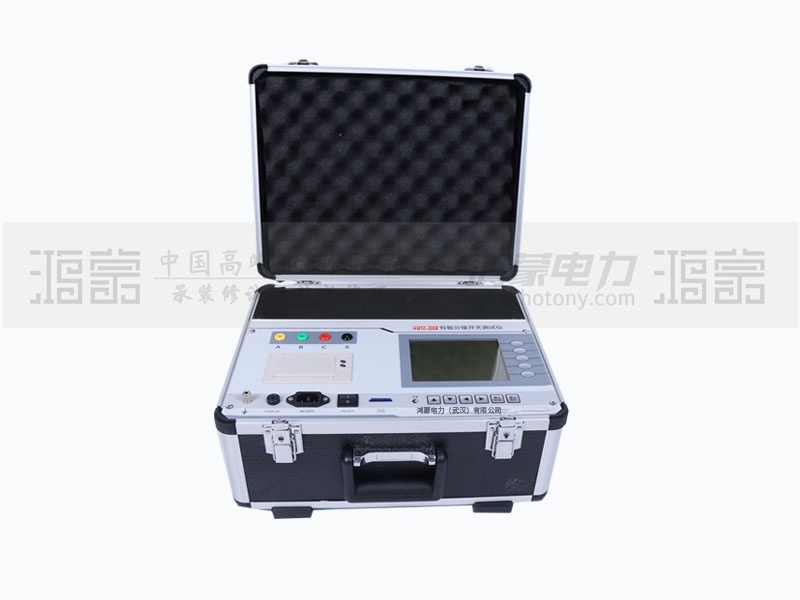

面向10kV～1100kV各类高压开关设备的机械特性试验需求，推荐使用鸿蒙电力 GKC 系列断路器机械特性测试仪。该系列支持真空断路器、SF6断路器、少油断路器等多种类型，具备时间参数、速度、行程、同期、弹跳、线圈电流六项指标同步采集能力，并提供行程-时间曲线动态显示与历史数据对比功能，可显著提升现场试验效率与判读可靠性。
