——水电站继电保护与调速系统调试的必备利器

一、为什么水电站调速系统需要仿真测试？

水轮机调速器是水电站的"神经中枢"，负责控制机组转速，维持电网频率稳定。一旦调速系统参数整定不当或出现故障，轻则导致机组频繁甩负荷，重则引发水锤效应，造成压力管道破裂等重大事故。然而，传统的调速系统测试往往依赖机组实际带负荷运行，不仅风险极高，还会对电网造成冲击，且试验条件难以复现。

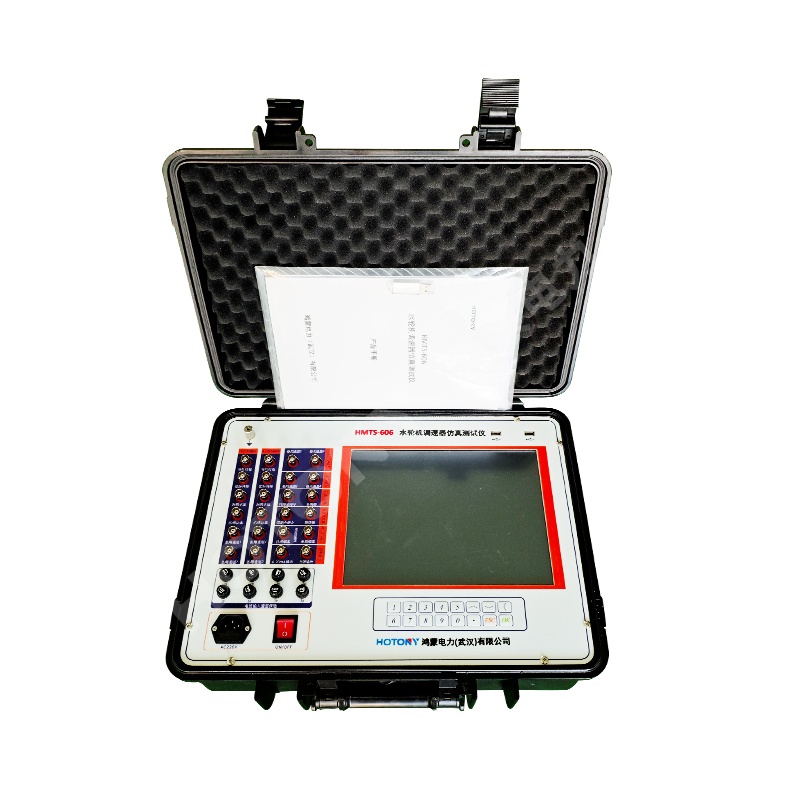

正是在这一背景下，水轮机调速仿真测试仪应运而生。它通过数字仿真技术，在实验室或现场安全、高效地完成调速器参数整定、动态特性测试和故障诊断，成为水电站检修、验收和技术监督工作中不可或缺的专业工具。

二、水轮机调速仿真测试仪的工作原理

水轮机调速仿真测试仪的核心，是在测试仪内部构建一套高精度的水轮机-发电机数学模型，实时模拟机组的物理动态过程。测试仪通过硬件接口与被测调速器进行闭环对接，形成"仿真机组+真实调速器"的联合测试回路。

2.1 数学模型构建

测试仪内置的数学模型通常涵盖以下关键环节：

• 【水轮机传递函数】根据Francis、Kaplan、Pelton等不同机型建立对应的调节保证计算模型，精确模拟水头、流量与功率的动态关系；
• 【压力引水管道模型】考虑弹性水击效应，模拟水锤波动对机组转速的影响，支持设置管道长度、波速等参数；
• 【发电机与负荷模型】模拟发电机电气惯性常数（Ta）和负荷扰动特性，真实还原机组甩负荷、增负荷的过渡过程；
• 【调速器PID环节】提供标准PID以及并联PID两种调节结构，与被测调速器的实际调节逻辑精确对应。

2.2 闭环测试回路

仿真测试仪通过模拟量输出接口向被测调速器输出机组转速信号（通常为4-20mA或0-10V），调速器根据该信号给出导叶开度指令，测试仪采集该指令后输入仿真模型，计算出下一时刻的转速反馈值，如此循环形成实时闭环。整个回路的仿真步长一般在1ms以内，保证了动态响应的真实性。

三、主要功能模块详解

3.1 调速器参数整定与优化

这是调速仿真测试仪最核心的应用场景。现场工程师可通过测试仪对调速器的比例增益（Kp）、积分时间（Ti）、微分时间（Td）及永态转差系数（bp）进行逐步调整，同时实时观测机组过渡过程的动态响应曲线。评价指标主要包括：

• 转速超调量（ΔN/N₀）不超过10%（对应国标GB/T 9652.1）；
• 调节时间（从扰动到稳定的时间）满足设计要求；
• 系统无持续振荡，阻尼充裕。

3.2 甩负荷仿真测试

甩负荷试验是调速器最重要的考核项目之一，但真机甩负荷风险极大，尤其对于大型机组更是不轻易尝试。仿真测试仪可在不影响机组安全的前提下，设置不同甩负荷比例（10%、25%、50%、75%、100%额定负荷），通过软件触发模拟突然甩负荷，考核调速器在极端工况下的动态调节能力。

3.3 一次调频性能测试

随着新能源大规模并网，电网对机组一次调频能力的要求日益严格。调速仿真测试仪可模拟电网频率阶跃扰动（如±0.1Hz、±0.2Hz），验证机组响应时间、稳态差动率（bp值）以及调频容量是否满足电网调度要求，为机组参与"两个细则"考核提供精准的整定依据。

3.4 开环特性测试

针对调速器电气-液压部分的独立特性测试，测试仪可输出阶跃信号、斜坡信号或PRBS伪随机信号，测量导叶开度随调节信号变化的频率特性，绘制Bode图，定量评估调速器的带宽和相位裕度，为液压随动系统的调校提供依据。

3.5 故障模式测试与复现

测试仪支持设置各类故障模式，包括转速信号丢失、导叶卡阻、油压降低等，验证调速器的容错处理逻辑和保护动作是否正确，为现场故障分析提供复现手段。

四、典型故障案例分析

案例一：机组低频振荡问题排查

【故障现象】某水电站一台300MW水轮发电机组，并网运行时有功功率出现以0.5Hz为主频的低频振荡，摆动幅度约±15MW，严重影响电网稳定。

【排查过程】检修人员使用调速仿真测试仪，将调速器与仿真机组对接后，在保持原参数不变的条件下，复现了相同的功率振荡现象，确认振荡源头在调速环节而非电气部分。随后通过逐步增大微分时间Td，将其从0.5s调整至1.2s，同时降低比例增益Kp约15%，振荡现象消除，阻尼比由原来的0.08提升至0.35。

【经验总结】对于以水轮机调速环节为主导的功率振荡，增大微分时间是最有效的阻尼手段；整定过程中建议先固定积分时间不变，单独调整Kp和Td，降低参数耦合干扰。

案例二：甩负荷转速超调超标问题处理

【故障现象】某混流式水轮机组100%甩负荷试验中，转速最大超调率达到35%，远超规程允许的15%上限，机组紧急制动装置频繁动作。

【排查过程】利用仿真测试仪进行参数扫描测试，发现根本原因在于引水管道较长（240m），水锤效应显著，而原调速器开启时间TY设置过短（仅1.2s），导叶关闭速度过快造成动能大量转化为水压冲击，继而引起二次水锤推高转速。

【处理措施】通过仿真测试仪优化参数，将导叶接力器关闭时间从1.2s延长至2.8s，并在关闭曲线中段引入缓闭区间（折点开度35%以下减速），最终甩负荷转速超调率降至11.2%，达到验收标准。

五、主要技术指标参考

以下为目前主流水轮机调速仿真测试仪的典型技术参数，供选型参考：

技术指标	典型参数	说明
仿真步长	≤1ms	保证动态仿真精度
模拟量输入通道	≥8路，16位精度	转速、开度、压力等信号采集
模拟量输出通道	≥4路，16位精度	转速给定、频率模拟等输出
开关量I/O	≥16路	开停机信号、保护触发等
仿真转速精度	±0.01Hz	对应频率量程0~70Hz
内置机型	Francis/Kaplan/Pelton	支持混流、轴流、冲击式水轮机
通信接口	RS485/CAN/以太网	支持Modbus/DNP3.0协议
工作温度	-10℃～50℃	适应现场环境
防护等级	IP54	防尘防溅水



六、现场操作标准流程

【第一步：设备连接与上电检查】
将测试仪模拟量输出端子接至调速器转速变送器输入端，模拟量输入端子接至调速器导叶开度反馈信号，开关量接口与调速器开/停机令相连。上电后检查各通道零点漂移，校准后方可开始测试。

【第二步：仿真参数配置】
在测试仪软件界面中输入被测机组的基本参数：额定容量、额定水头、机组惯性时间常数Ta、引水管道长度和波速、水轮机流量系数等，完成仿真模型初始化。

【第三步：静态特性验证】
在调速器不投PID调节的情况下，手动给定开度阶跃指令，检验导叶开度响应曲线，验证接力器迟动时间和不灵敏区是否符合要求（通常要求迟动时间<0.2s）。

【第四步：参数整定测试】
投入调速器自动调节，在仿真系统施加各种标准扰动，逐步调整PID参数，直至各项动态指标均满足国家标准GB/T 9652和设备技术协议要求。

【第五步：工况模拟测试】
依次进行10%、25%、50%、100%甩负荷仿真测试，一次调频性能测试，以及频率异常工况（如±2Hz大偏差）下的调速器保护动作验证。

【第六步：报告生成与归档】
测试完成后，软件自动生成包含所有过渡过程曲线、动态指标统计和参数整定记录的测试报告，作为机组启动验收和技术档案的依据。



七、选型建议与注意事项

在选择水轮机调速仿真测试仪时，建议重点考察以下几个方面：

• 【仿真精度是核心】重点关注仿真步长（≤1ms为佳）和模拟量通道精度（≥14位），这直接决定了过渡过程还原的真实性；
• 【机型覆盖要全面】确认测试仪支持本站机型（Francis/Kaplan/Pelton），并能输入本站引水系统的具体参数；
• 【接口兼容性要验证】提前确认测试仪输出信号类型（电流/电压/频率/脉冲）与被测调速器的转速信号接收方式是否匹配；
• 【软件操作要友好】优先选择具有可视化参数整定引导、自动报告生成功能的软件平台，降低操作人员学习成本；
• 【厂家服务要完善】水电站调速系统具有高度差异性，优先选择有丰富水电站现场经验、能提供专项技术支持的厂家。

水轮机调速仿真测试仪彻底改变了传统调速系统测试依赖机组带载试验的局面，以安全、高效、精准的仿真手段，帮助运检人员在不影响电网安全的前提下，完成调速器全生命周期的参数整定、性能验证和故障诊断工作。

随着水电站自动化和智能化水平不断提升，调速仿真测试仪也在向高精度、多机型一体化和远程诊断方向持续演进。对于从事水电站继电保护与调速系统调试工作的专业人员来说，掌握调速仿真测试仪的正确使用方法，是提升现场检修质量、保障机组安全运行的重要基础技能。



——本文由鸿蒙电力技术团队整理编写
