水轮机调速器作为水电站控制系统的核心设备，其性能直接关系到机组的安全稳定运行和电网频率质量。近年来，随着水电装机容量的不断增加和电网对调频调峰要求的提高，调速器的性能指标测试变得愈发重要。

水轮机调速器仿真测试仪作为专业的检测设备，能够模拟各种工况下的水轮机运行特性，对调速器进行全面的性能测试和功能验证。本文将结合现场实际应用案例，深入分析仿真测试仪的原理、功能及常见故障处理方法。

一、水轮机调速器仿真测试仪的基本原理

1.1 仿真测试的核心思想

水轮机调速器仿真测试仪的本质是构建一个"虚拟水轮机-引水系统-发电机"数学模型，通过实时仿真计算，向调速器提供与实际机组一致的反馈信号，从而在没有真实机组的情况下完成调速器的各项性能测试。

核心仿真模型包括：

• • 水轮机数学模型（流量特性、力矩特性）
• • 引水系统模型（水流惯性时间常数 Tw）
• • 发电机及电网模型（转动惯量 Ta、负载特性）

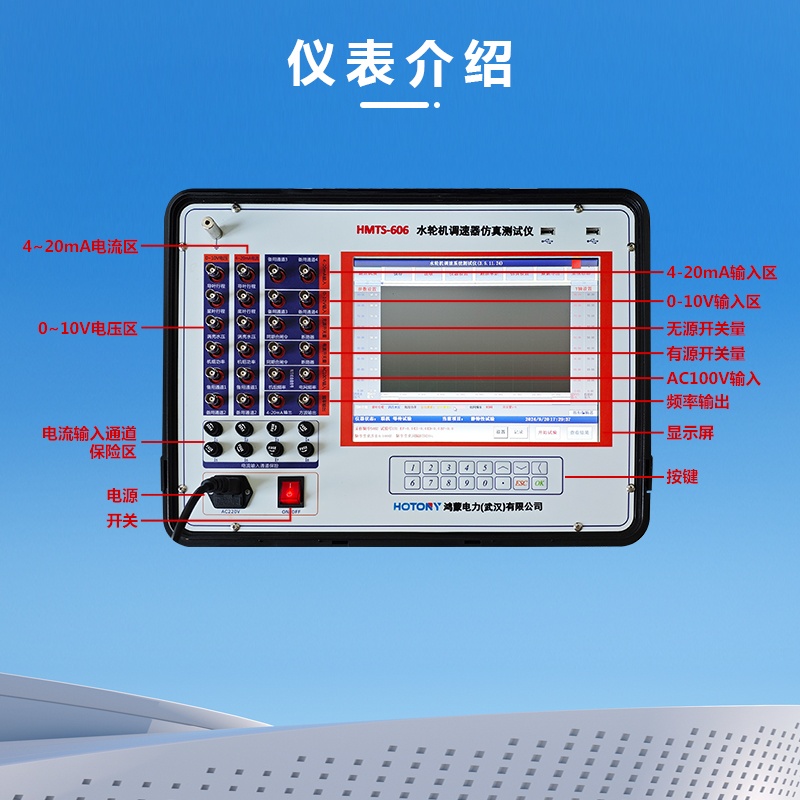

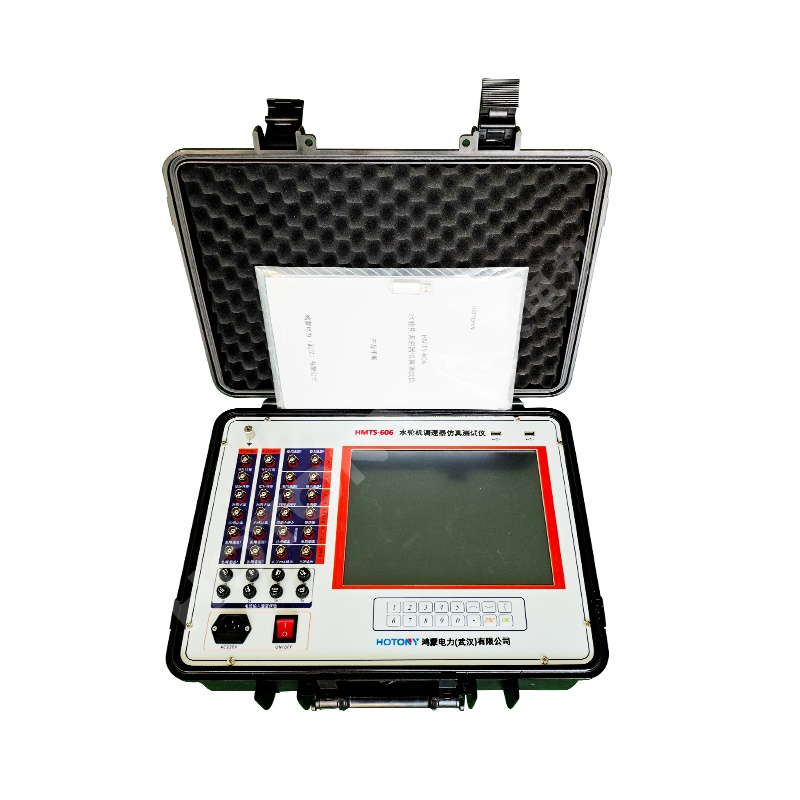

1.2 测试仪的基本构成

一套完整的水轮机调速器仿真测试仪通常包括：

模块	功能描述
仿真计算单元	实时运行水轮机数学模型，计算转速、出力等参数
信号采集模块	采集调速器输出的导叶开度、桨叶开度等控制信号
信号输出模块	输出模拟机组的转速、功率、水头等反馈信号
人机交互界面	参数设置、工况选择、曲线显示、数据记录



1.3 实时仿真的关键指标

仿真测试的核心要求是实时性和准确性：

• • 仿真步长：通常要求 ≤ 10ms，确保能够模拟水锤效应等快速动态过程
• • 模型精度：关键参数误差应控制在 5% 以内
• • 信号延迟：输入输出信号总延迟 < 20ms

二、主要功能与应用场景

2.1 调速器出厂测试

在设备出厂前，利用仿真测试仪可以完成以下测试项目：

1. 静态特性测试

•     • 转速死区测定
•     • 永态差值系数 bp 校验
•     • 比例系数 Kp、积分时间 Ki、微分时间 Kd 参数核对

2. 动态特性测试

•     • 空载扰动试验（3% 转速阶跃）
•     • 负荷扰动试验
•     • 甩负荷仿真试验

3. 功能验证

•     • PID 调节功能
•     • 手动/自动切换
•     • 故障保护逻辑

2.2 现场调试与验收

在水电站现场，仿真测试仪主要用于：

• • 调速器更换后的系统联调：在新装或更换调速器时，先通过仿真测试验证其基本功能正常，再接入真实机组
• • 定期性能检测：按照 DL/T 563 等规程要求，定期对调速器进行性能测试
• • 故障排查：当机组出现调节异常时，通过仿真测试判断是调速器本身问题还是机械液压系统问题

2.3 科研与培训

• • 新控制策略的验证平台
• • 运行人员的操作培训
• • 故障模拟与应急处理演练

三、常见故障案例分析

案例一：仿真转速信号异常导致调速器频繁切手动

故障现象：某电站使用仿真测试仪对新更换的微机调速器进行出厂测试时，调速器频繁报"转速信号故障"并自动切至手动模式，无法正常进行自动调节。

原因分析：1. 首先检查仿真测试仪输出的转速信号，发现信号中存在约 0.2Hz 的高频波动；2. 查阅测试仪说明书，发现其转速信号输出默认采用 PWM 方式，未经过充分滤波；3. 调速器的转速信号采样电路对高频干扰较为敏感，误判为转速信号异常。

解决方案：• 在仿真测试仪的输出端增加一级 RC 低通滤波器（截止频率 10Hz）；• 同时在调速器侧将转速信号滤波时间常数由 0.1s 调整为 0.5s；• 修改后重新测试，调速器运行正常。

经验总结：仿真测试仪的输出信号质量直接影响测试结果。在使用数字式仿真仪时，要特别注意 DAC 输出或 PWM 输出的滤波处理，必要时应增加硬件滤波电路。



案例二：引水系统参数设置错误导致仿真结果严重偏离

故障现象：某抽水蓄能电站进行调速器仿真测试时，空载扰动试验的转速超调量达到 15%，远超规程要求的 8%，但同样的调速器参数在另一类似电站测试时表现正常。

原因分析：1. 对比两个电站的参数设置，发现引水系统水流惯性时间常数 Tw 的设置存在明显差异；2. 该抽水蓄能电站的输水管道较长，Tw 实际值约为 2.8s，但测试中误设为 1.2s；3. Tw 过小导致仿真模型无法正确反映水锤效应，使得 PID 参数整定结果偏离实际。

解决方案：• 重新核算该电站的 Tw 参数；• 按正确参数重新进行仿真测试；• 重新整定 PID 参数，最终空载扰动超调量降至 5% 以内。

经验总结：仿真测试的准确性高度依赖于数学模型的参数设置。水轮机模型参数、引水系统参数、发电机参数这三类参数必须与实际电站情况严格对应，绝不能随意套用经验值。



案例三：仿真仪与调速器通讯异常排查

故障现象：某电站在进行调速器仿真测试时，采用 RS485 通讯方式传输数据，但仿真仪与调速器之间频繁出现通讯中断，数据刷新缓慢。

原因分析：1. 检查通讯线路，发现屏蔽层接地不规范，现场存在较强的电磁干扰；2. 通讯波特率设置为 115200bps，在工业现场环境下抗干扰能力不足；3. 仿真仪与调速器的通讯协议版本不一致。

解决方案：• 重新敷设通讯电缆，确保屏蔽层单点接地；• 将波特率降至 9600bps 或 19200bps；• 升级调速器通讯固件，确保协议版本一致；• 在软件层面增加通讯校验和断线重连机制。

经验总结：在工业现场使用数字通讯时，不能仅关注功能实现，还必须考虑电磁兼容性。建议优先采用光纤通讯或增加通讯隔离器。



案例四：负荷仿真与实际工况偏差较大

故障现象：某电站在进行负荷扰动仿真试验时，仿真曲线的动态响应与实际机组录波数据存在明显差异，尤其是在大负荷阶跃时，仿真结果的功率变化速率明显偏快。

原因分析：1. 检查发现仿真模型中未考虑主配压阀死区和导叶执行机构非线性特性；2. 实际机组的导叶开启/关闭存在约 2~3% 的死区，且响应速度受油压波动影响；3. 仿真模型采用了理想化的线性假设，未加入这些实际因素。

解决方案：• 在仿真模型中增加执行机构死区、饱和限制、速率限制等非线性环节；• 通过实际机组的录波数据反向辨识模型参数；• 采用更复杂的液压系统模型（如考虑主配压阀动特性）。

经验总结：理想的数学模型往往无法完全反映实际设备的特性。在进行高精度仿真时，必须充分考虑实际设备的非线性因素，必要时可采用系统辨识方法获取更准确的模型参数。

四、仿真测试仪的选型要点

4.1 关键性能指标

指标项	推荐要求	说明
仿真步长	≤ 10ms	影响动态仿真精度
模拟量通道数	≥ 8 路输入/8 路输出	满足多数调速器接口需求
信号精度	≤ 0.1% FS	确保测试数据可靠
通讯接口	RS485/以太网/光纤	适应不同现场条件
模型库完备性	支持混流/轴流/贯流式	适应不同水轮机类型



4.2 选购时的注意事项

1. 1. 模型的可定制性：优先选择支持用户自定义模型参数的设备，避免模型与实际电站不匹配
2. 2. 软件界面的友好性：现场测试时，操作便捷性直接影响工作效率
3. 3. 数据记录与分析功能：具备完善的录波和数据分析功能，便于后续故障分析
4. 4. 厂家技术支持能力：仿真测试涉及较多专业问题，及时的技术支持非常重要

五、使用维护建议

5.1 定期校准

建议每年对仿真测试仪进行一次全面校准，重点检查：

• • 模拟量输入/输出精度
• • 转速信号输出频率精度
• • 时钟同步精度

5.2 模型参数管理

建立完善的参数档案，对每台机组建立独立的参数文件，包括：

• • 水轮机特性曲线数据
• • 引水系统参数
• • 发电机参数
• • 已验证的 PID 参数

5.3 安全防护

• • 输入输出信号应加装过电压保护
• • 使用不间断电源供电，防止测试中意外断电
• • 定期备份测试数据和参数配置
•

  水轮机调速器仿真测试仪作为水电设备检测的重要工具，其应用价值已在工程实践中得到充分验证。通过仿真测试，可以在不依赖真实机组的情况下完成调速器的全面性能评估，大幅降低现场试验的风险和成本。

  然而，仿真测试的准确性高度依赖于数学模型的精度和参数设置的正确性。在实际使用中，必须结合具体电站的实际情况，认真核实各项模型参数，并充分考虑实际设备的非线性特性。

随着数字孪生技术的发展，未来的仿真测试仪将具备更高精度的建模能力和更丰富的接口功能，为水电设备的智能化运维提供更强大的技术支撑。





作者注：本文基于现场实际案例编写，相关技术参数仅供参考，具体应用请结合设备说明书和现场实际情况。
