在现代电力系统中,继电保护装置是保障电网安全运行的"守护神"。一旦继电保护装置失灵,轻则造成局部停电事故,重则引发设备损毁乃至大面积电网崩溃。因此,对继电保护装置的定期校验和准确测试,是每一位电力运维工程师的核心工作之一。

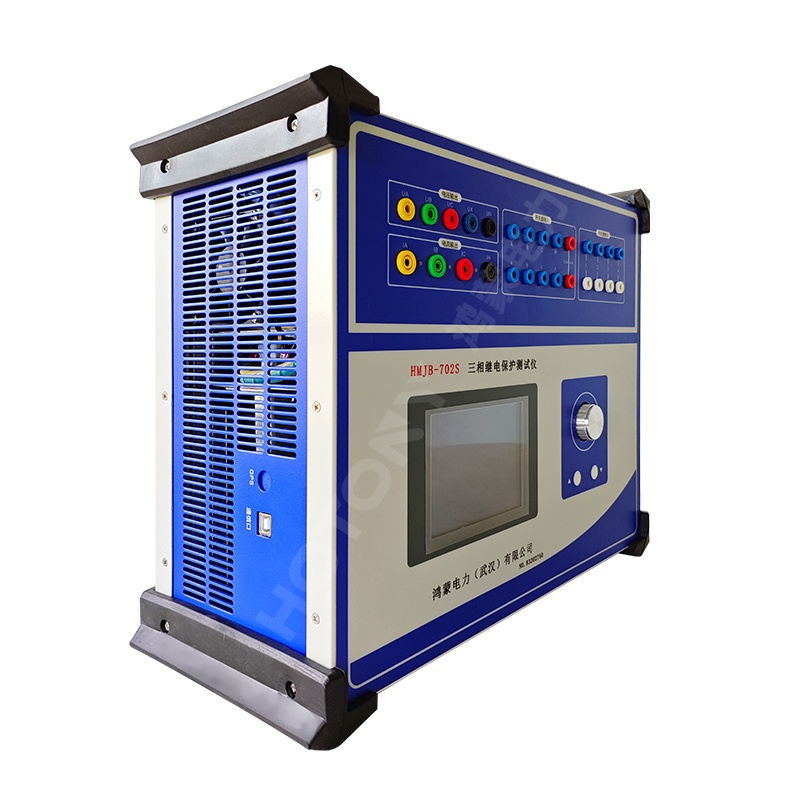

三相微机继电保护测试仪(以下简称"保护测试仪")正是专为这一需求而生的精密电力检测设备。它能够模拟各类电力系统故障,精准检验继电保护装置的动作性能,是变电站检修、继电保护调试、出厂检验不可或缺的专业工具。

一、什么是三相微机继电保护测试仪?
三相微机继电保护测试仪是一种以嵌入式微处理器为核心的智能化测试设备,能够输出三相交流电压、三相交流电流及直流量,模拟电力系统在正常运行、各种短路故障及过渡过程中的电气量变化,从而对继电保护装置进行全面、准确的测试与校验。
相比传统的单相测试仪,三相微机继电保护测试仪在以下维度实现了质的飞跃:
|
对比维度
|
传统单相测试仪
|
三相微机继电保护测试仪
|
|
输出通道
|
单相电压/电流
|
三相电压 + 三相电流,共6路独立输出
|
|
相位控制
|
固定或手动调节
|
数字精确控制,相位误差 < 0.1°
|
|
自动化程度
|
手动操作
|
软件自动化测试,支持批量项目
|
|
故障模拟能力
|
简单稳态量
|
暂态、突变量、序分量全覆盖
|
|
数据管理
|
人工记录
|
自动生成测试报告,支持打印/存储
|
二、核心工作原理
2.1 硬件架构

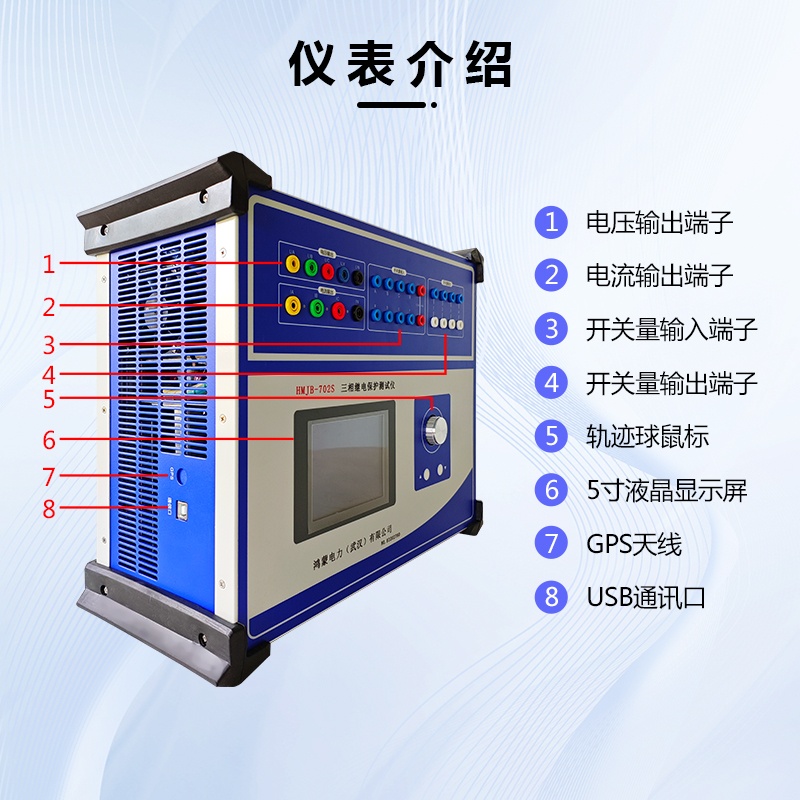

三相微机继电保护测试仪的硬件系统主要由以下模块构成:
- 主控模块:采用高性能工业级 DSP(数字信号处理器)或 ARM 处理器,负责波形运算、任务调度与人机交互。
- D/A 转换模块:将数字信号转换为高精度模拟信号,是保证输出精度的关键环节。通常采用 16 位以上高分辨率 DAC 芯片。
- 功率放大模块:
• 电压放大单元:输出范围通常为 0~125V(相电压),可线性调节,驱动能力强。
• 电流放大单元:输出范围通常为 0~40A(单相),最大可达 120A(三相并联),具备短路保护功能。
- 开关量输入/输出模块:用于接收被测保护装置的触点信号(动作接点),同时输出开关量控制被测装置的控制回路。
- GPS 对时模块(部分型号配备):支持 GPS 卫星授时,用于多装置联调和高精度时序测试。
2.2 信号生成原理
测试仪通过 DDS(直接数字频率合成)技术,在 FPGA 或 DSP 内部构建完整的三相电气量模型:
Uₐ = Uₘ · sin(ωt + φᵤ)
Iₐ = Iₘ · sin(ωt + φᵢ)
通过改变幅值 Um、Im,角频率 ω,以及初始相角 φ,可以精确模拟:
- 正常运行状态:三相对称,频率 50Hz,电压电流按实际系统参数设定。
- 单相接地故障:零序电流突增,非故障相电压抬升。
- 两相短路故障:电流大幅增加,电压跌落,出现负序分量。
- 三相短路故障:三相电流同时突增,电压大幅跌落。
- 频率偏移故障:模拟系统频率偏离 50Hz,用于频率保护测试。

三、主要功能模块
3.1 继电器校验(单项测试)
这是最基础的使用场景,逐一对保护装置的各项定值进行核对:
- 过流保护定值校验:逐步增大电流输出,精确测量保护动作电流值。
- 过压/欠压定值校验:调节电压输出,验证保护定值的准确性。
- 阻抗继电器(距离保护)校验:同时调整电压和电流,改变阻抗比值,绘制动作特性圆。
3.2 整组传动试验
模拟真实故障场景,验证保护装置从"检测到故障"到"发出跳闸指令"的完整逻辑链:
- 预先设置正常运行态量(正常三相电压、负荷电流)
- 在指定时刻触发故障量(如施加三相短路电流)
- 测试仪精确记录保护动作时间(ms级精度)
- 验证跳闸出口接点的动作可靠性
3.3 差动保护测试
变压器差动保护和线路差动保护是电力系统中的重要保护类型,测试仪可模拟:
- 区内故障(差电流大,差动保护应动作)
- 区外故障(穿越性电流,差动保护不应动作)
- 励磁涌流识别测试(变压器投入时的涌流,防止差动保护误动)
3.4 序分量测试
通过输出不对称三相量,计算并施加正序、负序、零序分量,用于:
- 负序过流保护测试
- 零序方向保护测试
- 对称分量法相关计算验证
3.5 自动测试与报告生成
高端三相微机保护测试仪配备专用测试软件,支持:
- 预设测试方案模板(按保护类型调用)
- 自动扫描动作边界值(步进测试)
- 矢量图实时显示(直观反映电压/电流相量关系)
- 一键生成 PDF 或 Excel 格式测试报告,内含波形图、动作时间、误差分析
四、关键技术指标解读
在选购或评估三相微机继电保护测试仪时,以下技术指标至关重要:
|
技术指标
|
典型参数
|
含义说明
|
|
电压输出精度
|
≤0.2%
|
输出电压与设定值的最大误差比例
|
|
电流输出精度
|
≤0.2%
|
输出电流与设定值的最大误差比例
|
|
相位精度
|
≤0.1°
|
各相之间相位差的控制精度
|
|
频率范围
|
10~100Hz
|
可输出的交流频率范围
|
|
单相最大电流
|
40A(连续),60A(短时)
|
满足大多数保护装置的校验需求
|
|
三相并联电流
|
120A
|
模拟强短路电流场景
|
|
开关量接入
|
8路开入,8路开出(典型)
|
接收保护动作信号,控制外部设备
|
|
时间分辨率
|
0.1ms
|
动作时间测量精度
|
|
功耗
|
≤800W
|
影响现场供电需求
|
|
绝缘耐压
|
AC 1500V/1min
|
安全性指标
|
五、现场使用注意事项
5.1 接线安全规范
- 必须先断电后接线:被测保护装置须从运行回路中完全隔离,确认无带电状态后方可接线。
- 核对接线端子极性:电流回路接线错误可能导致测试仪功放模块损坏,务必核对 IA、IB、IC 与公共端(N)的对应关系。
- 电流回路严禁开路:测试过程中如需调整接线,须先将电流输出归零再拔插连接线,避免感应高压伤人。
5.2 测试前准备
- 确认被测保护装置的定值单,并预先在测试软件中录入定值参数
- 检查测试仪的校准有效期(建议每年至少校准一次)
- 确认现场供电电源稳定(建议使用隔离变压器供电)
5.3 常见误操作及预防
|
误操作
|
可能后果
|
预防措施
|
|
电流端子接反
|
功放损坏、波形异常
|
接线后用万用表核查
|
|
未隔离直接加量
|
串入实际运行回路,引发跳闸
|
接入前二次回路必须全部解开
|
|
直流电源极性接反
|
被测装置损坏
|
检查标识,使用有极性保护的接头
|
|
超时施加大电流
|
测试仪过热保护或损坏
|
严格遵守额定时间(通常≤10s)
|
六、典型应用场景
场景一:110kV 变电站新建投运前调试
在变电站一次设备投运前,需对所有继电保护装置进行全面调试。测试仪按照保护整定单逐一模拟各类故障,验证:
- 各段过流保护的动作电流和动作时间
- 距离保护各区段的动作阻抗圆
- 差动保护的差动定值和制动特性
- 重合闸逻辑的正确性
通常一座110kV变电站的全面保护调试需要 2~5 个工作日,三相微机保护测试仪的自动化测试功能可显著缩短工期。
场景二:定期校验(年检/周检)
按照国家电网/南方电网相关规程要求,继电保护装置须定期进行检验:
- 全检(大修配合):对所有保护功能进行全面测试
- 部分检验:对核心保护功能进行抽检
三相微机保护测试仪配合标准化测试方案,可快速完成例行校验并输出规范报告,满足电网公司的验收要求。
场景三:保护装置出厂检验
保护测试仪也是继电保护产品制造商的重要出厂检验工具,按照 GB/T 7261 等国家标准,对每台出厂保护装置进行全性能测试,确保产品质量合格。
七、选购建议
在选择三相微机继电保护测试仪时,建议从以下维度综合评估:
- 测试功能覆盖度:是否支持你所涉及的全部保护类型(距离、差动、零序等)。
- 电流输出能力:根据被测装置的额定参数选择合适的电流输出档位。
- 软件易用性:操作界面是否友好,是否支持一键生成标准报告。
- 便携性:现场作业环境复杂,重量轻、体积小的测试仪更受欢迎(通常 < 15kg)。
- 售后与校准服务:是否具备完善的售后网络,能否提供计量认可的校准证书。
- 通信接口:是否支持 USB/以太网接口,方便与笔记本电脑联机使用。
三相微机继电保护测试仪作为电力二次设备检测领域的核心工具,随着电网智能化程度的不断提升,其技术水平也在持续演进——从单纯的稳态测试向暂态仿真、IEC 61850 数字化接口、智能变电站测试等方向延伸。
对于从事继电保护工作的技术人员而言,深入理解测试仪的工作原理与操作规范,不仅能提升测试效率,更能有效规避现场安全风险。希望本文能为广大电力工程师提供实用参考。
