电缆是电力系统的"血管"，一旦发生故障，快速定位是恢复供电的关键。电缆故障测试仪作为电力检修的核心装备，能在最短时间内锁定故障点，大幅缩短停电时间。本文从原理到实战，系统介绍这类设备的实际应用。

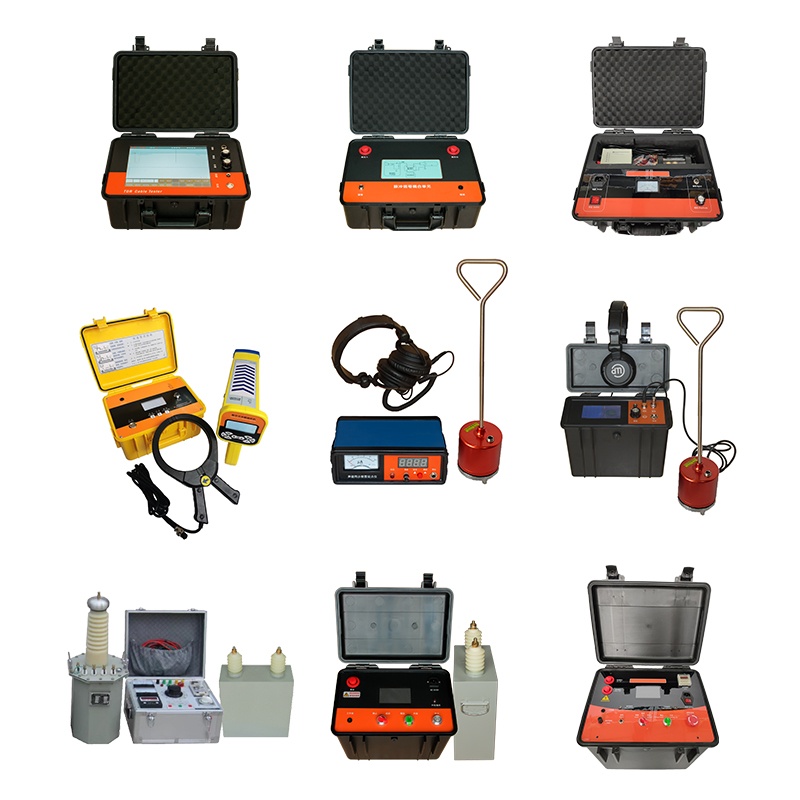

一、什么是电缆故障测试仪

电缆故障测试仪是一种专门用于检测和定位中低压电力电缆故障的智能仪表。它能够对地闪络、相间短路、断路、低阻接地等多种故障类型进行精确检测，并通过声磁同步、高压电桥、脉冲反射等方法锁定故障点距离，误差通常在米级以内。

简单来说，它就是电缆的"体检仪器"——接入发生故障的电缆一端，几分钟就能告诉你：故障在哪里、是什么类型、距离多少米。

二、工作原理：三种主流检测技术

1. 脉冲反射法（时域反射TDR）

向电缆发射一个低压脉冲，脉冲沿电缆传播，在故障点（阻抗突变处）产生反射。通过分析反射波与发射波的时间差，结合电缆中的波速，即可计算出故障点距离。这种方法对断路和低阻故障极为有效，操作简便，是目前最主流的检测方式。

2. 高压电桥法

利用惠斯通电桥原理，在电缆中施加高压，将高阻故障（普通仪表无法检测的类型）转化为可测量的不平衡信号，通过计算桥臂电阻比例确定故障位置。适合高阻接地、闪络型故障，是脉冲反射法的重要补充。

3. 声磁同步法

向故障电缆施加高压脉冲，使故障点在放电时产生声波和磁场。检测人员在地面用声探头和磁探头同步接收信号，通过声音与磁场信号的时间差确定故障点埋设位置。这种方法特别适合直埋电缆或管道敷设电缆的精确定位。

三、核心功能与应用场景

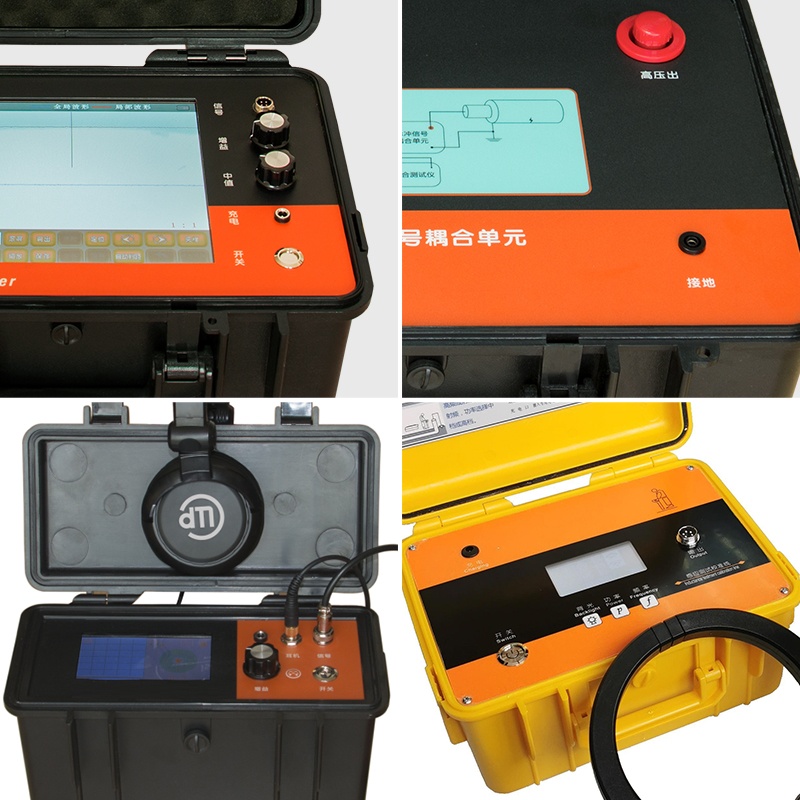

主要功能

• 电缆全长测量与校准
• 故障类型自动识别（短路、断路、接地、闪络）
• 故障距离精确定位
• 路径探测与埋设深度测量
• 测试波形存储与回放
• 手持式设计，支持户外现场作业

典型应用场景

• 城市配电网络电缆故障抢修
• 工矿企业高低压电缆维护
• 铁路信号电缆、通信光缆故障排查
• 小区住宅楼配电电缆故障定位
• 大型建筑群地下电缆网络巡检

四、选型关键指标

面对市场上种类繁多的电缆故障测试仪，选购时重点关注以下几个指标：

• 测试范围：根据被测电缆长度选择，一般市政项目选择0~20km档位足以满足需求

• 定位精度：误差在±1m以内为优，直接影响检修效率

• 支持故障类型：优先选择同时支持低阻、高阻、闪络、断路四种以上类型的设备

• 显示与操作：彩色大屏、波形显示清晰、一键式操作更适合现场使用

• 供电方式：内置锂电池、支持边充电边工作，户外作业续航有保障

• 防护等级：IP53及以上，户外防尘防水是基本要求

五、使用维护小贴士

测试前先断开电缆两端与其他设备的连接，确保被测电缆处于独立状态；

对电缆进行全长测量，可有效校准波速参数，大幅提升定位精度；

故障类型不同，适合的检测方法也不同——先用低压脉冲粗测，再用高压电桥或声磁同步精确定位；

设备使用完毕后及时充电，长期闲置应每三个月进行一次完整充放电维护；

信号线、放电球等易损件应定期检查，避免在关键时刻"掉链子"。

电缆故障测试仪是电力运维的必备利器，选对设备、用好设备，能让故障定位从"大海捞针"变成"精准狙击"。在实际工作中，建议根据自身业务场景选择合适的设备型号，并建立规范的日常维护习惯，确保每次出任务都能快速响应、一次搞定。
