地下高压电缆是城市供电的"生命线"，而外护套则是这条生命线的"第一道铠甲"。当外护套出现破损时，潮气、水分便会趁虚而入，逐步侵蚀电缆主绝缘，最终引发短路、接地故障，甚至导致大面积停电。如何快速、准确地定位这些隐藏的故障点？高压电缆外护套故障测试系统，便是为此而生。

外护套：电缆的"防水铠甲"

高压及超高压电力电缆的外护套，通常由聚乙烯（PE）或聚氯乙烯（PVC）材料构成，紧贴金属护层外部，起到防水、防潮、防化学腐蚀的关键作用。这层看似简单的保护层，一旦在敷设施工或长期运行中出现破损，后果远比表面看起来严重得多。

破损点会成为水分入侵的通道。积水或空气渗入后，会导致主绝缘性能逐步劣化，介电强度下降，最终可能引发击穿。更为棘手的是，高压单芯电缆在金属护层中会产生感应电压，当外护套破损形成多点接地时，会在金属护层中形成环流，加速电缆温升，加速绝缘老化，形成恶性循环。

因此，对电缆外护套进行定期检测和故障定位，是电力运维工作中不可或缺的一环。

工作原理：多种方法协同定位

直流电桥法是最经典的测试方法。当外护套出现故障时，在故障点与电缆端部之间会形成电位差。通过在电缆两端施加直流电压，测量电桥两臂的电压降变化，可以计算出故障点距测试端的距离。这种方法精度高、抗干扰能力强，是单芯电缆外护套故障定位的首选。

压降比较法与电桥法类似，但通过比较故障前后电压压降的变化来定位。它特别适用于低阻接地故障的快速筛查。

跨步电压法则用于故障点的精确定点。当外护套破损点暴露在土壤中时，故障点处会形成电位梯度场。检测人员手持探针在地面测量跨步电压，电压最大值的位置往往就是故障点的正上方。这种方法无需破坏地面，是精确定点的利器。

声磁同步法利用故障点击穿放电产生的声波和磁场信号进行定位。放电瞬间产生的冲击声波在土壤中传播，磁场信号则沿电缆方向传播，通过测量两种信号到达传感器的时间差，可以实现精确定点。这种方法在夜间或安静环境下效果尤佳。

系统构成：智能一体化设计

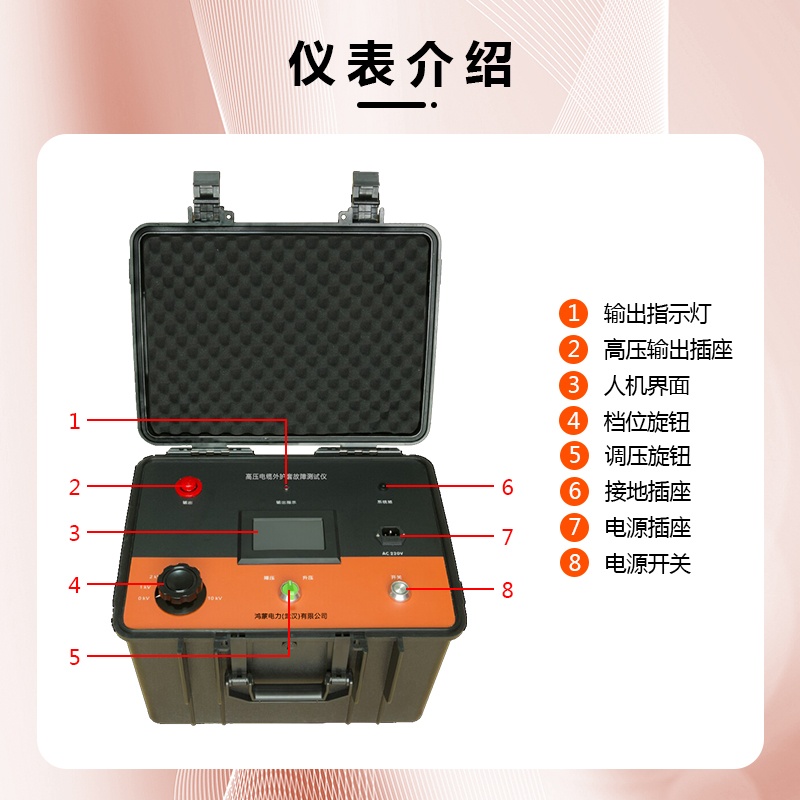

一套完整的高压电缆外护套故障测试系统，通常由高压信号发生器、智能电桥主机、接收探测器、数据分析软件等部分组成。

高压信号发生器可输出0至10kV可调直流高压，为电桥法和压降法提供稳定激励源，同时具备电流限制功能，确保测试过程安全可控。智能电桥主机内置高精度A/D转换器和微处理器，只需输入电缆全长，测试完毕彩色液晶屏即可直接显示故障距离及故障/全长比例，操作简便，无需人工计算。

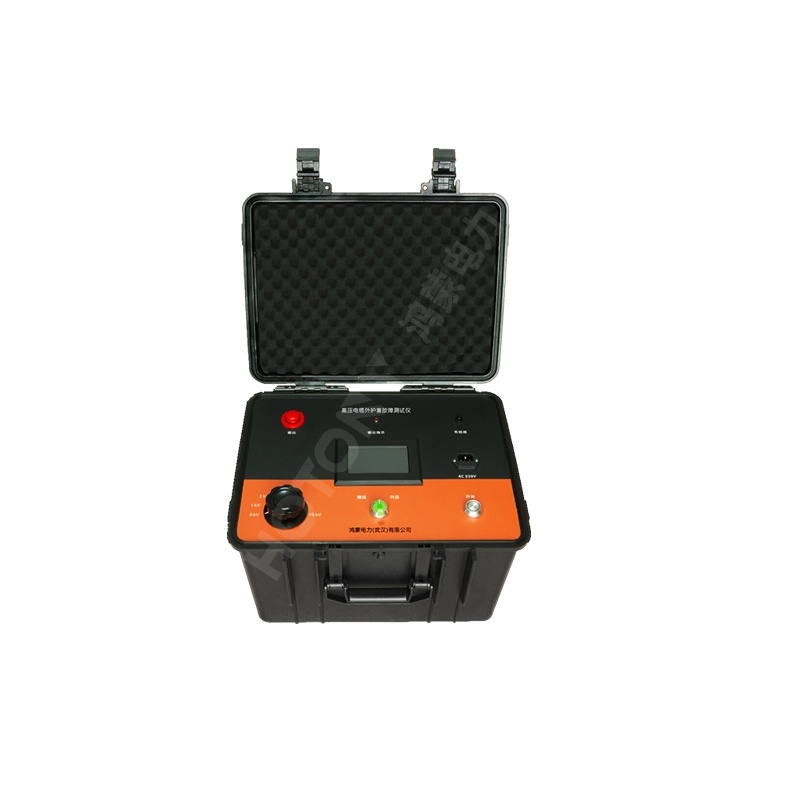

以鸿蒙电力（武汉）有限公司研发的电缆外护套故障测试系统为例，该系统采用新型高压智能电桥技术，集成了电桥法、压降法、跨步电压法三种测试模式，一机多用，有效降低运维成本。系统配备7英寸彩色触控屏，菜单式操作界面，内置大容量锂电池组，满电状态下可连续工作8小时以上，满足野外长时间作业需求。

应用场景：覆盖电缆全生命周期

高压电缆外护套故障测试系统的应用，贯穿电缆从投产到运行的全生命周期。

新电缆敷设后验收：电缆在运输、敷设过程中可能受到机械损伤，外护套缺陷若不及时发现，会给日后运行埋下隐患。

运行中定期检测：即便没有明显故障，电缆外护套在长期运行中也会出现老化、开裂。通过定期检测，可及时发现潜在缺陷，将故障消灭在萌芽状态。

故障后的精确定点：当外护套故障导致接地告警时，快速准确定位故障点，可大幅缩短抢修时间，减少停电损失。

技术选型要点

选型时应重点关注：测试方法覆盖度（优先选择同时支持电桥法、压降法、跨步电压法等多种方法的设备）、测试精度（故障距离测试精度应优于±1%）、电压输出范围（对于110kV及以上电压等级应选择输出电压可达10kV的设备）、    智能化程度（具备自动计算故障距离、自动存储测试记录等功能）、便携性与续航。

高压电缆外护套故障测试系统，是保障地下电缆安全运行的重要技术手段。随着城市电网规模不断扩大，电缆化率持续提升，对电缆运维检测能力提出了更高要求。

鸿蒙电力（武汉）有限公司深耕高压电力检测设备领域多年，致力于为电力行业提供精准、高效、可靠的检测解决方案。公司生产的电缆外护套故障测试系统，已在全国多家省级电网公司和大型工矿企业得到广泛应用，帮助用户有效降低了电缆故障率，提升了供电可靠性。
