产品介绍Product Introduction

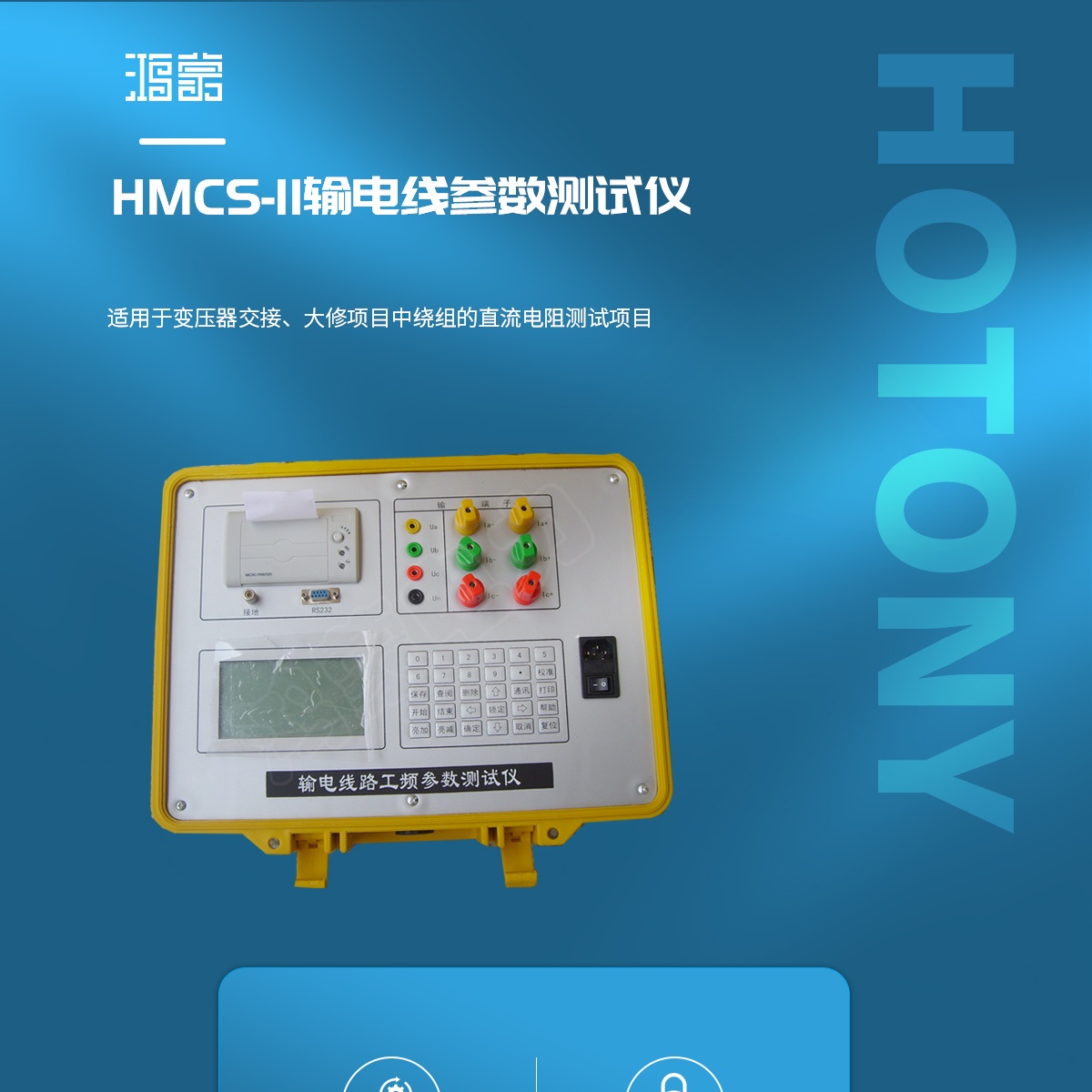

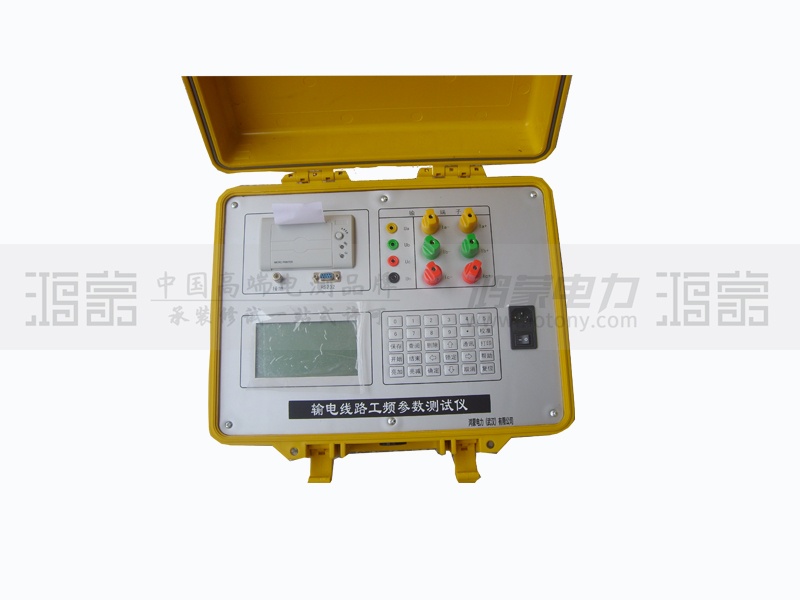

HMCS-II输电线参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器,对于输电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级用户的选择产品。

产品特点Product Parameters

◆ 可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数
◆ 允许外接电压互感器和电流互感器进行扩展量程测量
◆ 电压回路宽量限:电压Zui大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏

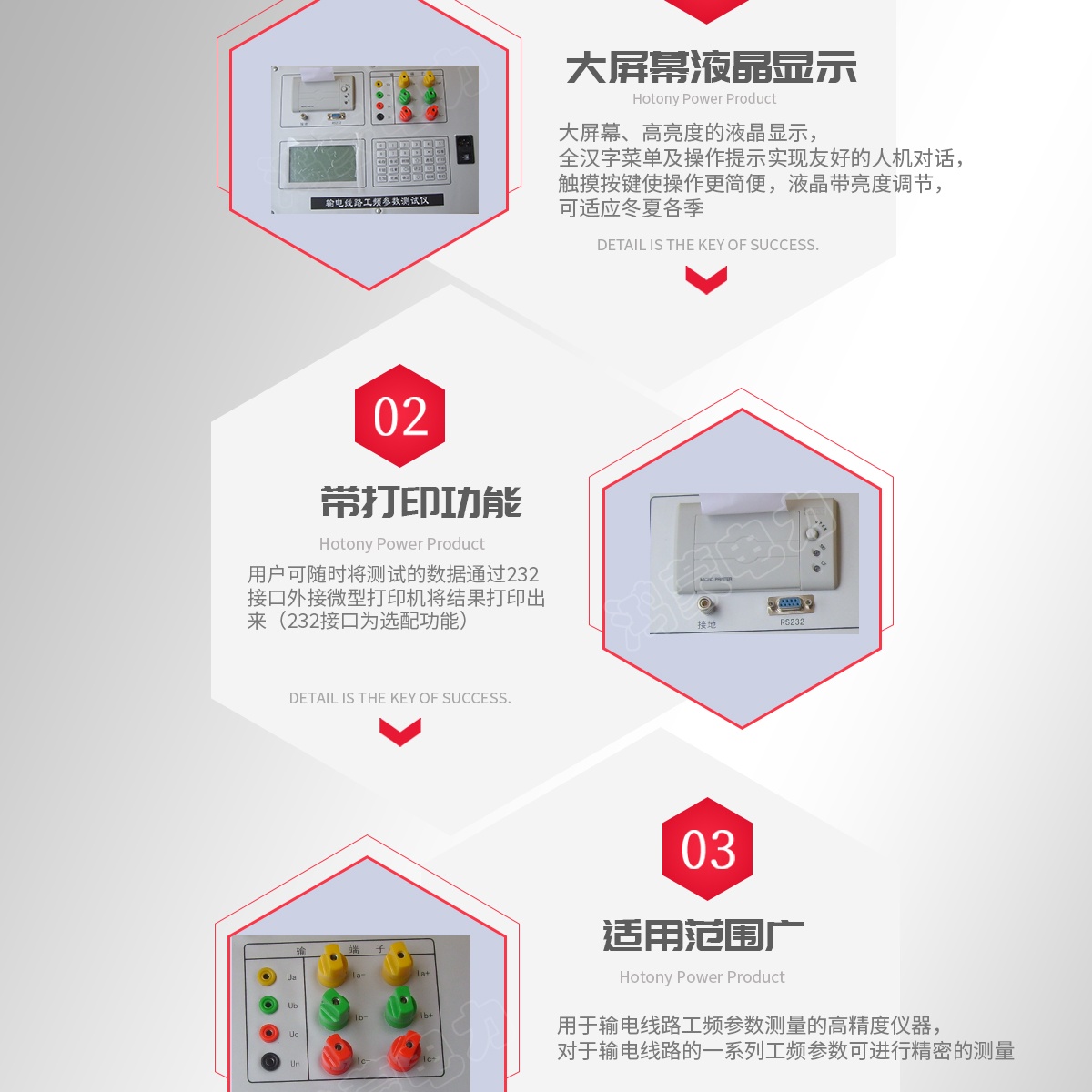

◆ 大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,液晶带亮度调节,可适应冬夏各季
◆ 用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来(232接口为选配功能)

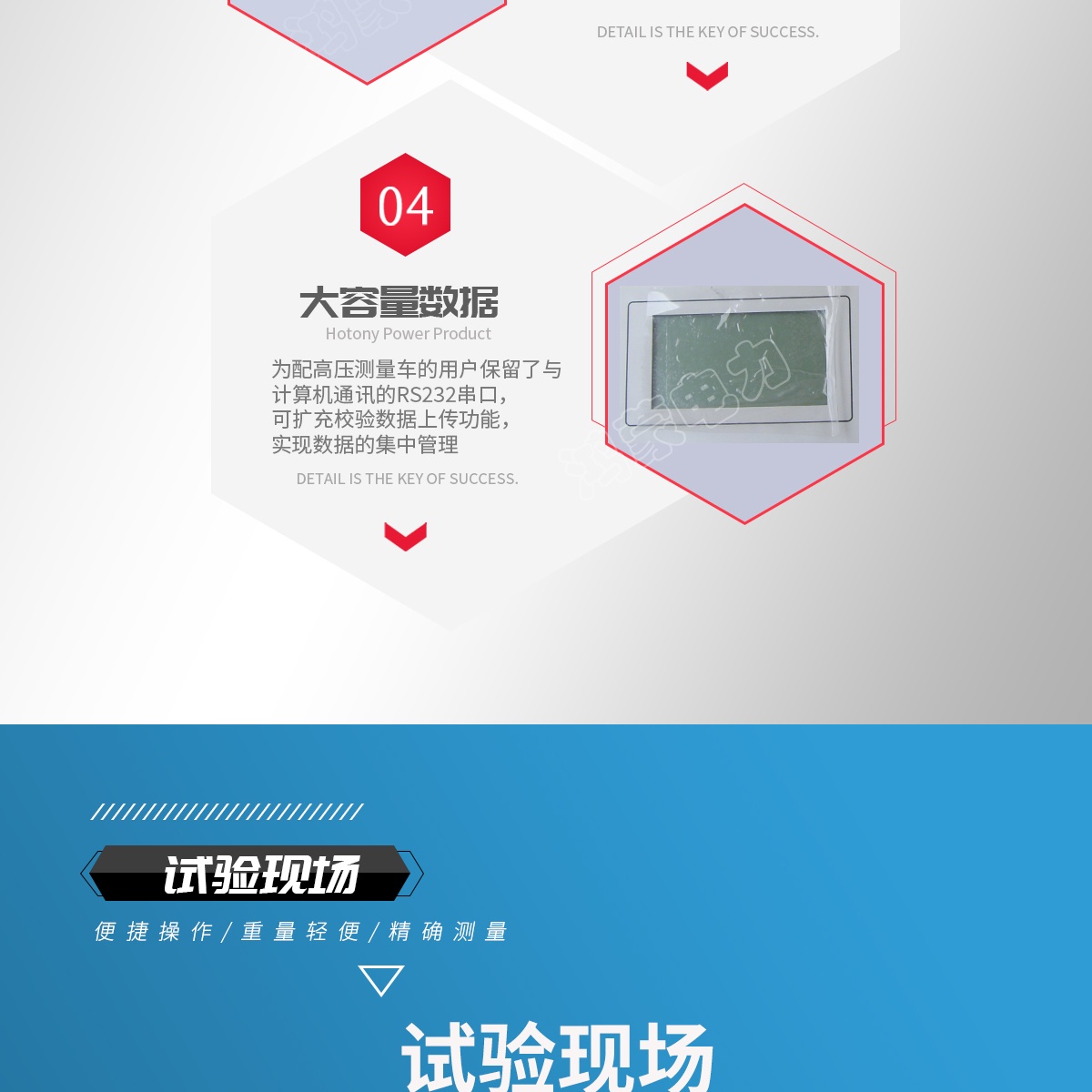

◆ 为配高压测量车的用户保留了与计算机通讯的RS232串口,可扩充校验数据上传功能,实现数据的集中管理

产品参数Product Characteristics

◆ 输入特性:电压测量范围:0~750V 宽量限,一档可保证精度
电流测量范围:0~100A,内部自动切换量程
◆ 准确度:电压、电流:±0.5%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02阻抗、容抗、感抗:0.5%
电阻、电容、电感、电导、电纳:0.5%
◆ 工作温度:-10℃~ +40℃
◆ 工作电源:交流160V~400V
◆ 绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ
⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验
◆ 体积:32cm×24cm×13cm
◆ 重量:3Kg
