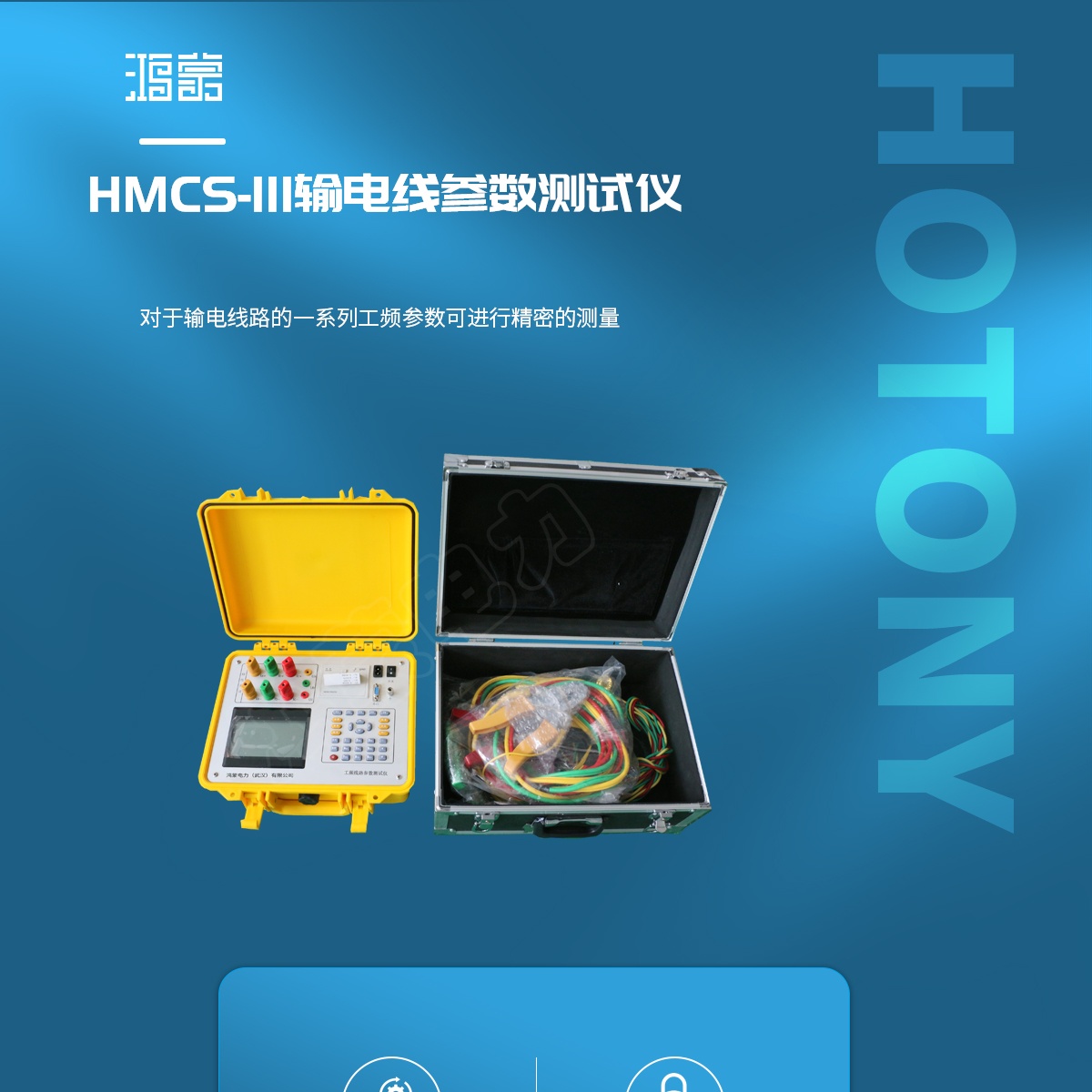

产品介绍Product Introduction

HMCS-III型输电线参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构,内置变频电源模块,可变频调压输出电源。频率可变为45Hz或55Hz,采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的安全性,针对这一问题,我们开发了新一代输电线路异频参数测试系统,集成变频测试电源、精密测量模块、DSP高速数字处理芯片;有效地消除强干扰的影响,保证仪器设备的安全,能极其方便、快速、准确地测量输电线路的工频参数。

产品特点Product Parameters

◆ 采用数字锁相跟踪技术,可在较低的试验电压下保证试验电源输出具有较好的平衡度
◆ 电缆线路测试时几乎无工频干扰电流影响,此时测试系统电源短时间Zui大输出电流可以高达30-40A,从而解决了短距离电缆线路阻抗参数不易测试准确的难题
◆ 本测试系统主机仪器中内置架空输电线路工频参数理论值查对功能
◆ 用户可根据被测线路的已知参数(线路导线规格型号、线径、分裂根数、地线型式等线路信息)通过仪器内置的数据库通过查表得到理论参考值。以便与终的测试结果相互对照,佐证线路工频参数实测值的准确性

产品参数Product Characteristics

◆ 输入电源:输入单相AC 220V±15%、32A、50Hz±3%
◆ 输出电压: 0~250V/0~750V (可任选)
◆ 输出电流: 250V 档/0~8A ;在50V以下短时Zui大40A(并联输出可达100A)
◆ 750V 档/0~2A;在250V以下短时Zui大8A。
◆ 输出功率: 3×2kVA(每相)
◆ 输出频率:50Hz、40Hz /60Hz(或45Hz/55Hz)
◆ 输出频率离散性:<± 0.2 Hz
◆ 输出电压波形:标准正弦波,波形畸变率<3%
◆ 输出电压的不对称度:<1%
