产品介绍Product Introduction

HMDW-II型大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流Zui大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

产品特点Product Parameters



◆ 测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量

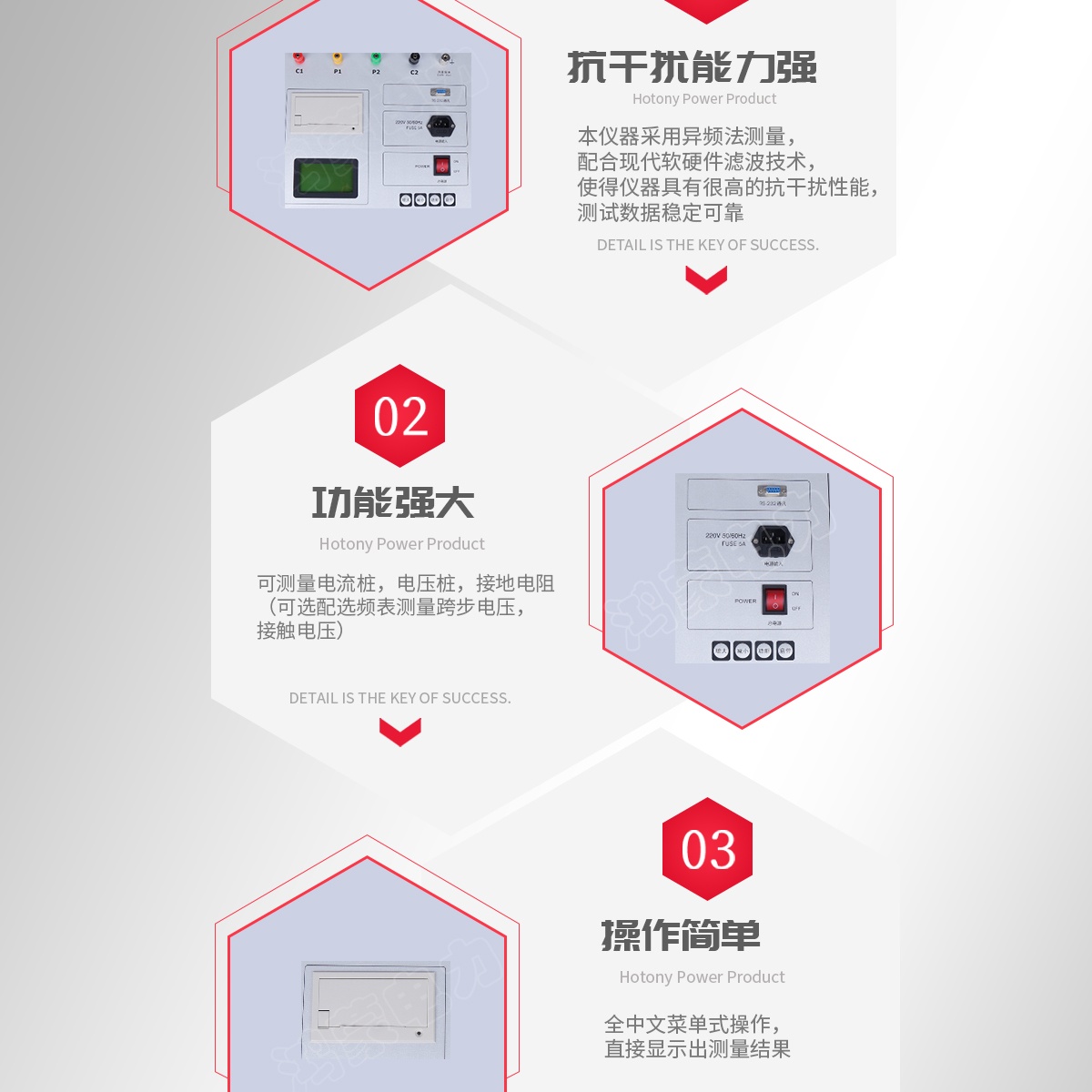

◆ 抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠
◆ 精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网
◆ 功能强大。可测量电流桩,电压桩,接地电阻(可选配选频表测量跨步电压,接触电压)
◆ 操作简单。全中文菜单式操作,直接显示出测量结果
◆ 布线劳动量小,无需大电流线

产品参数Product Characteristics



◆ 阻抗测量范围:1MΩ~200Ω
◆ 分辨率:0.001Ω
◆ 测量误差:±(读数×2%+0.005Ω)
◆ 抗工频50Hz 电压干扰能力:10V
◆测试电流波形:正弦波
◆ 测试电流频率:45Hz、55Hz 双频
◆ Zui大输出电流:5A
◆ Zui大输出电压:400V
◆ 测量线要求:电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
◆ 供电电源:AC220V±10%,50Hz
◆ 外形尺寸:440×350×210
◆ 仪器重量:10kg
