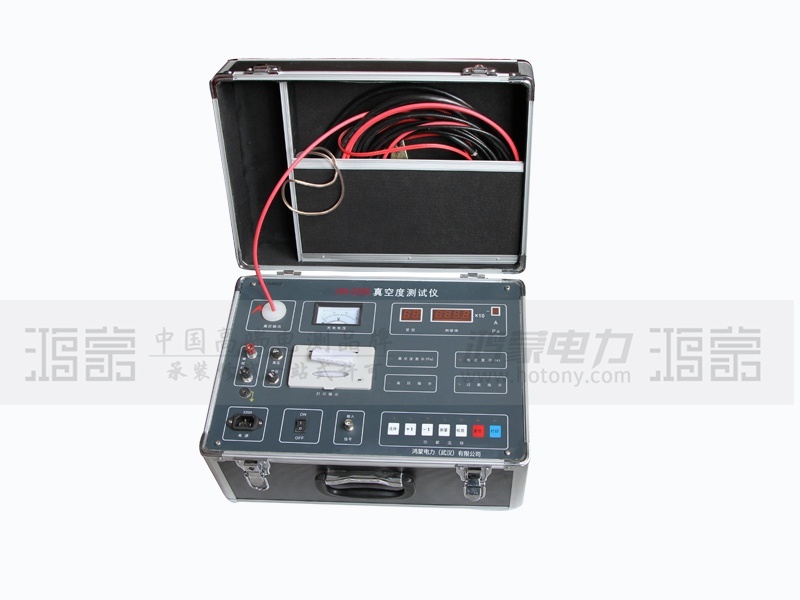

鸿蒙电力旗下的真空度测量仪可以帮助众多电力工作者更加方便的进行各类电力测试。

一、什么是负荷开关?

它是一种带有简单灭弧装置的控制电器,可以分和合带负载的电路。它可以开启和关闭一定的负载电流和过载电流,但不能断开短路电流。必须与高压熔断器串联使用,借助熔断器可切断短路电流。

负荷开关的作用:

1.开关和关闭功能。由于具有一定的灭弧能力,可用于分断和合闸负载电流和一定倍数(通常为3-4倍)的过载电流。

也可用于分断和合闸容量大于隔离开关的大型空载变压器和较长的空载线路。有时也可用于开合大容量电容器组。

2.替代效应。

负荷开关与限流熔断器的串联组合可代替断路器使用。即负荷开关负责分断和闭合小于一定倍数的过载电流,限流熔断器负责分断较大的过载电流和短路电流。

3、负荷开关是与限流熔断器串联组合的负荷开关。国家标准中规定称为“负荷开关-熔断器组合”。熔断器可以安装在负载开关的电源侧,也可以安装在负载开关上。受电侧。当熔断器不需要经常更换时,宜采用前一种布置方式,使负载开关可以作为隔离开关,隔离加在限流熔断器上的电压。

二、什么是隔离开关?

它是一种不带灭弧装置的控制电器。它的主要作用是隔离电源,保证其他用电设备的安全维护,所以不允许带负载运行。但是,在某些条件下,允许连接或断开低功率电路。它是高压开关中最常用的电气器件之一。

隔离开关的作用:

1、开通后,建立可靠的绝缘间隙,将需要维修的设备或线路与电源分开,并有明显的断路点,以确保维修人员和设备的安全。

2、根据操作需要,换线。

3、可用于线路中小电流的分流和合流,如套管、母线、连接器、短电缆的充电电流、开关分级电容器的容性电流、双母线切换时的环流、电压互感器的励磁电流等待。

4、根据不同结构型式的具体情况,可用于对一定容量变压器的空载励磁电流进行划分和组合。

高压隔离开关根据安装方式的不同可分为户外高压隔离开关和户内高压隔离开关。

户外高压隔离开关是指能承受雨、雪、污垢、结露、冰和厚霜等影响的高压隔离开关,适合安装在梯田上。

按其绝缘柱的结构可分为单柱隔离开关、双柱隔离开关、三柱隔离开关。其中单柱隔离开关直接利用垂直空间作为架空母线下方断口的电气绝缘。因此,具有节省占地面积、减少引线的明显优势。在输电的情况下,变电站采用单柱隔离开关后,节省土地和空间的效果更加显着。

在低压设备中,隔离开关主要适用于住宅楼宇等低压终端配电系统。主要功能:带负载分断和连接线。

三、什么是真空断路器?

因灭弧介质和灭弧后触点间隙的绝缘介质为高真空而得名;具有体积小、重量轻、适合频繁操作、灭弧无需维护等优点。普遍的。

直接空气断路器是3~10kV.50Hz三相交流系统中的一种户内配电装置。可用于工矿企业、发电厂、变电站电气设备的保护和控制。特别适用于无油、维护少、操作频繁的场所,可在中央柜、双层柜、固定柜中配置断路器,对高压电气设备进行控制和保护。

1、真空断路器工作原理

当动、静触头在操动机构的作用下分闸时,触头之间产生电弧,触头表面挥发出高温蒸汽。由于触点的特殊形状,当电流通过时会产生磁场,而电弧在这个磁场的作用下,沿接触面的切线方向快速移动。部分金属蒸气凝结在金属圆筒(屏蔽罩)上,自然过零时电弧熄灭,触点间的绝缘强度迅速恢复。

  1. 真空断路器的作用:断路器具有过载、短路和欠压保护功能,具有保护线路和电源的能力
